无源腔体滤波器对二次谐波抑制
05-08

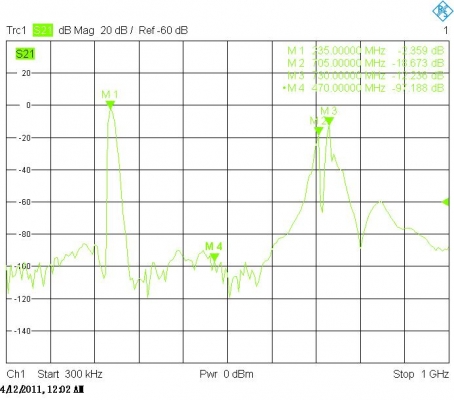

235M腔体滤波器的S21参数如下:
从上面可以看出对470MHz谐波的抑制有100dBc。
但是在测试中发现:(连接链路为:信号源---腔体滤波器---频谱仪)
输入0dBm的235MHz信号,信号源2次谐波470MHz为-51dBm。
经过双工器后470MHz信号为-68dBm。
求助:为什么470MHz的地方的抑制有100dBc,而实际的效果却不是。
从上面可以看出对470MHz谐波的抑制有100dBc。
但是在测试中发现:(连接链路为:信号源---腔体滤波器---频谱仪)
输入0dBm的235MHz信号,信号源2次谐波470MHz为-51dBm。
经过双工器后470MHz信号为-68dBm。
求助:为什么470MHz的地方的抑制有100dBc,而实际的效果却不是。
应该是重新产生的谐波。
是你的低通实际做的有问题吗?再重新查看一下吧
回复 stringjiyin 的帖子
谢谢小编的提醒。
测2次谐波的时候用到了信号源、双工器、频谱仪。感觉2次谐波像是双工器产生的。假如信号源输入470MHz的信号,双工器可以滤掉100dBc左右;假如信号源输入235MHz的信号时,对470MHz的信号作用就比较有限了。
我试过螺旋双工器和双同轴腔体滤波器,都有这样的现象。
有没有同事也发现这个问题呢?还是本身我的方法不正确?
小编的这个问题解决了吗,是不是滤波器的谐波呢?
可能是频谱仪的非线性器件产生的,可以试着把频谱仪的衰减加大看看!
你用矢量网路分析仪分别测试一下,这两个元件,就能分析出原因了。
是频谱仪的非线性造成的。laocheng兄弟说的没错。
最近没上论坛,回复的晚了。呵呵
新人也在学习
