HFSS仿真圆波导

05-08
请教: 使用HFSS仿真圆波导时,采用波端口为什么设置的积分线觉得没用,因为电场极化方向与积分线的方向根本不同,求解?
不知各位在仿真圆波导时如何?

首先 你得计算下圆波导的尺寸内存在模式的个数觉得积分线的个数

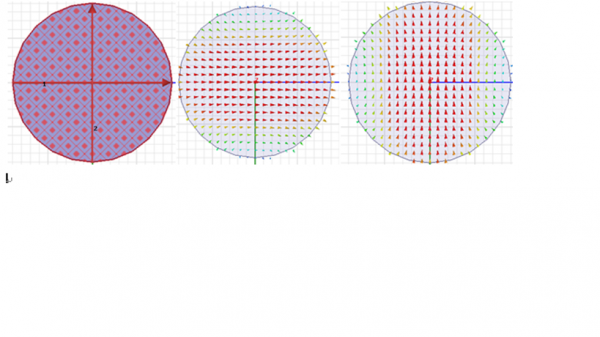

如果只存在主模TE11 它有两个正交的形式, 所以对于圆波导你至少设两条相互正交的积分线。

设置圆波导的积分限线时应该注意积分线的范围,一定要在圆波导上

圆波导要求设置一个极化的电场。要在一个首选方向上排列电场,需要定义一条积分线,并且选用极化场选项。在这种情况下,积分线必须位于端口的中间位置,即在对称平面上。
当设定电场的极化方向时,需要注意以下几点:
1 仅在方形或圆形波导上对电场进行极化
2 确定波导的端口只由单一导体馈电(波导壁)
3 如果使用对称边界,就不要对电场进行极化。极化是通过对称边界条件自动强制完成的。

谢谢小编了,不知此两种模式的能量是如何分配的?

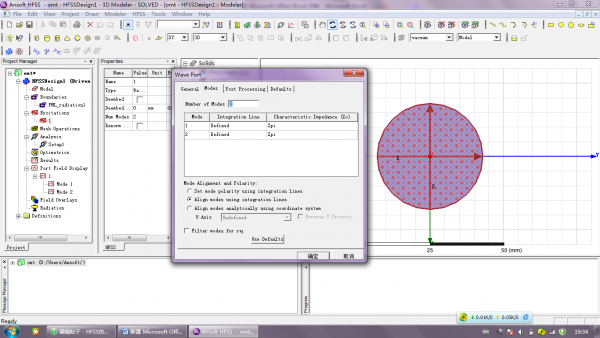

如果你使用的是ansoft 13 的话,对于圆波导仅主模传输的话,在圆波导端口面上画两条垂直的积分线,然在mode alignment and polarity 选项下,选择第二项:align modes using integration lines 此时的积分线就是电场线的方向。
如果用的是12的版本的话可能没有这个选项。

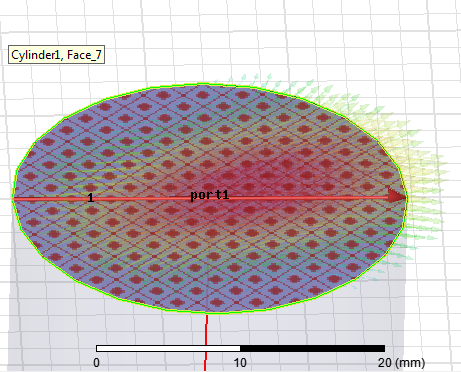

端口积分线:


我的意思是:在仿真圆波导在传输主模TE11时,端口设置的积分线不能确定其电场极化方向。可以只计算单模传输。

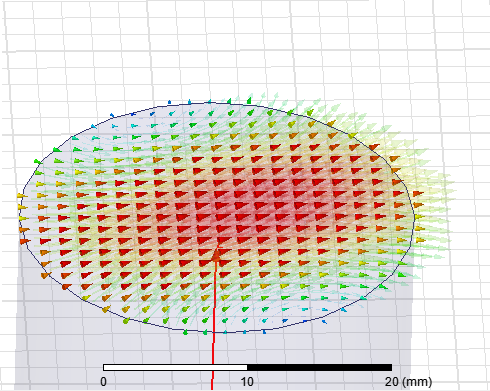

类似以下两种图形:电场极化方向与积分线方向成一定角度。


两年前的问题依然存在,按照所说的设置后,端口模式仍然有和小编一样的问题,难道是DB软件导致的?
电场方向和积分线有夹角
