复介电常数与介质损耗正切值的关系
05-08
复介电常数与介质损耗正切值是什么样的关系?
我这里都是介质的介电常数,如何计算它的介损正切值.
如果介电常数为1.52+0.0084i
在CST里提高怎么样设置?
谢谢大家!

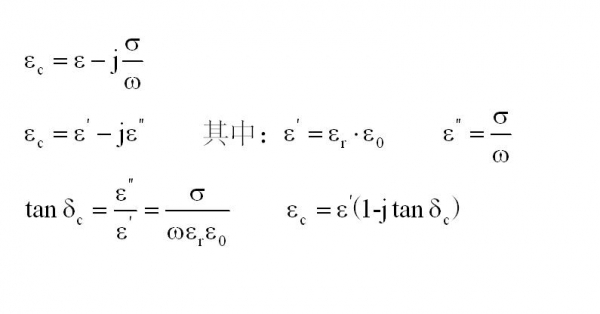

如果介电常数为复数的话,只需在CST中输入上述损耗角的正切值和相对介电常数即可完成复数介电常数的设置
我这里都是介质的介电常数,如何计算它的介损正切值.
如果介电常数为1.52+0.0084i
在CST里提高怎么样设置?
谢谢大家!
怎么感觉很怪啊
介电常数设置为1.52
损耗角正切设置为0.0084
直接设置就可以了啊
复介电常数的虚部就直接设置为介质损耗正切值?
谢谢老大指导!^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
谢谢老大指导!^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
记得好像是0.0084/1.52呢,还有他这个复电容率应该是国外物理学科记法吧,不然还差一个负号。
呵呵,我可从来没用过CST,以后有机会了向大家讨教学习学习
有没有研究左手材料的兄弟
这种材料在那块比较多的
还有负介电常数中使用durde模型
里面的等离子频率等参数是从手册里查的还是能直接计算出来
没做过左手材料的东西,以后可以了解下,呵呵
介电常数设置为1.52
损耗角正切设置为0.0084
请教。如此设置对不对?
介电常数设置为1.52
损耗角正切设置为0.0055
搞清楚最最基本的原理即可。
如果介电常数为复数的话,只需在CST中输入上述损耗角的正切值和相对介电常数即可完成复数介电常数的设置
奇怪,记得损耗角应该是(e''/e')的啊?
(正解应该是(6+w*e'')/(w*e'),其中w为角速度,介电常数e=e'+j*e'',6为导电率,为方便与原符号对应,只找最相似的字符,其中并没有具体数值)
一般介质视作绝缘体,所以电导率会被视作0(对FR4之类的板材确实结果会差的比较多),简化后的损耗角式子最终为(e''/e')。
分享一下,对于初学者的我,还是得多看看前辈的发言哪
有疑惑的时候,还是需要复习基本理论
怎么感觉很怪啊
