关于在CST中增益的表示方法
05-08

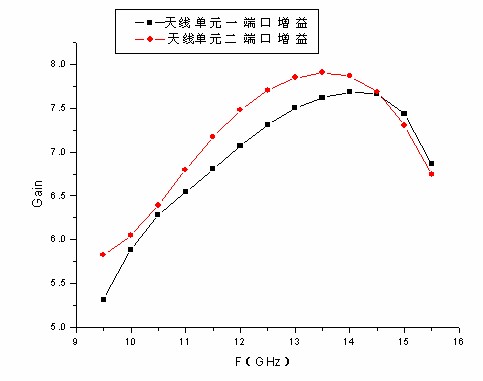

不知道在CST中能否如下图所示地表示天线的增益呢,知道告诉一下。
然后按shift+p进入后处理模板或从下图进入也可以
进入如下界面,在1D result里选择图中所示的选项
弹出如下对话框
这是便添加了随频率变化的增益曲线,点计算即可
在后处理模板可以做这个工作
但前提是你必须定义要观察到频点的远场监视器

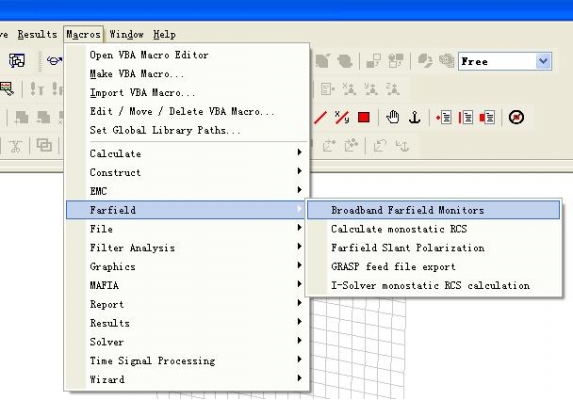

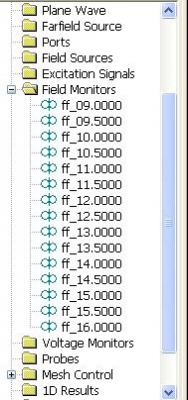

批量添加远场监视器,可以按照下图所示的方法添加
然后按shift+p进入后处理模板或从下图进入也可以

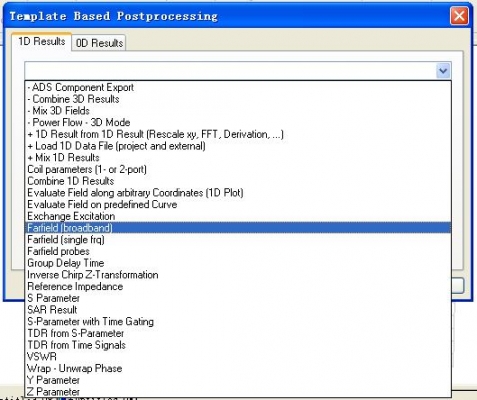

进入如下界面,在1D result里选择图中所示的选项
弹出如下对话框
这是便添加了随频率变化的增益曲线,点计算即可
哦,太感谢了,
ok 已经解决,再次谢谢管理员讷!
不错。能看相速耦合阻抗衰减常数不?
学到了一招,谢谢了,呵呵 。
CST2011中怎么看的 貌似我看不到
请问CST2011里怎么看的
不错的好东西啊
