请问混频器LO输入功率的大小对什么有影响
05-08

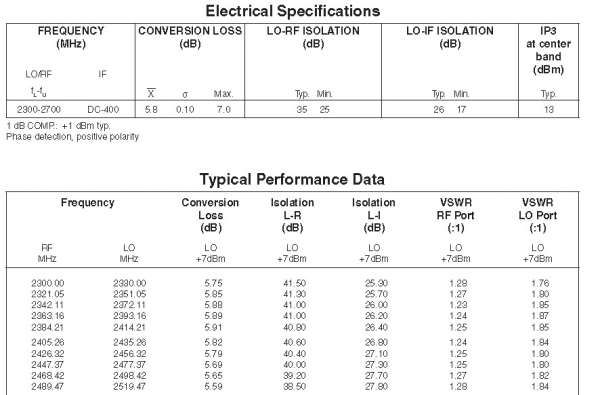

下图是一个混频器数据手册中内容,他的最佳本振工作功率是7dBm,那如果不是7dBm呢,在满足条件下,LO的输入功率有下限吗,他的大小会对什么有影响?
混频器的本征就好比晶体管的直流偏置,转换增益,隔离度,非线性等指标都是针对一定的本征功率而言的,如果本征功率不同,这些指标都会改变
哦,这样谢谢
这些影响有大概的算法或者公式吗,大概会影响多少呢?我现在本振才0dBm,RF-15dBm,仿真时候改变本振功率结果不变。
没有,因为设计时,为了达到最好的性能参数(隔离,转换损耗或增益,驻波),需要对本征功率进行扫描来得到最佳的本征功率. 通常,混频器的本征功率位于+3dbm-+10dBm之间. 如果本征功率不够,可以增加缓冲放大器.
你是怎么仿真的? 你有混频器厂家的非线性模型?
我就用个理想的混频器模型来仿真的。没有非线性模型,器件的数据手册只给出了LO +7dBm时的一些数据,但我实际电路中的只有0dBm,所以才问问这个有什么影响,应该能出来中频信号吧?
中频能出,但变频损耗就不是手册中所给出的数据了。
本振功率在给定的标称所需功率附近时,中频输出相对稳定,
如果本振功率太小的话,中频输出只能测试得到,如果本振
功率变化比较大,中频输出也会影响很大。
通常也不能这样使用混频器。
