CDMA手机单芯片平台介绍

一、QSC6010简介
1. 单芯片概述
单芯片指的是将基带、射频、电源管理及数字安全等多个系统组合至一个芯片 中。QSC6010芯片是高通公司推出的针对cdma2000 1x手机的低成本方案芯片，它实现了多个子系统的集成，包括：信道编解码子系统、控制处理器子系统、DSP子系统、射频子系统及电源。

2. QSC6010与MSM60xx系列的比较

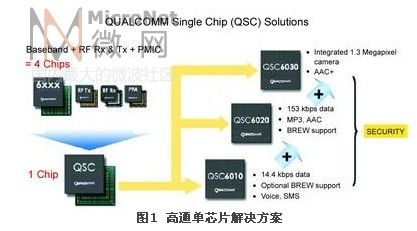

从图1可以看出高通单芯片解决方案中推出的QSC系列芯片共有QSC6030、QSC6020、QSC6010高、中、低档三款，正如以前推出的MSM60xx系列的三款高中低档芯片：MSM6050、MSM6025、MSM6000。QSC6010在QSC系列的位置相当于MSM60xx系列中MSM6000平台的位置。目前为止，高通面向无线终端市场推出的芯片组分为：经济型平台、多媒体平台、增强多媒体平台及融合平台四大类。MSM60xx系列和QSC60xx系列同属于经济型平台。但包括QSC6010在内的QSC60xxx系列并不是由属于经济型平台的MSM60xx系列演进而来，而都是基于属于多媒体平台的 MSM6100平台演进而来。多媒体平台相比经济型平台的优势在于它专门为多媒体应用设计，能提供分辨率更高的显示屏，以及更强的终端多媒体处理能力。因此QSC60xx系列的软件架构与MSM60xx系列有较大差别，而与MSMS61000的软件相差非常小。依此来看，目前软件开发工作从MSM6000 平台迁移至QSC6010平台，是迈出了全新的一步，势必有一个对底层的软件平台熟悉的过程，过程中需要排除的故障可能不亚于MSM6000平台。
QSC60xx系列较之MSM60xx系列有如下优势：

体积更小，只有15mm×15mm，仅为以前一个芯片的体积；
BOM成本更低；
研发周期可以缩短，但主要是指与硬件相关的部分，BSP等等，软件上层的开发周期并没有因此而缩短。

二、QSC6010硬件

1. QSC6010基带部分

基带部分主要完成数字信号处理、外设管理、语音处理、电源管理和系统控制等功能。QSC6010芯片基本集成了CDMA手机基带电路的所有功能：
QSC6010采用ARM9嵌入式微处理系统、支持内部中断和off-chip中断源；
8个片选输出直接控制RAM、ROM/FLASH、EEPROM和其他设备；
专用的LCD片选直接支持LCD，每个片选最大可支持64MByte的外部存储器，具有16bit 总线接口；
支持SLEEP模式和IDLE模式；
QSC6010提供了相关外围设备的接口有：UIM卡接口、并行LCD接口、键盘接口、UART 串行接口、GPIO接口、USB接口、3个MIC输入口和3个SPEAKER输出口、IIC总线等；
QSC6010的用户接口对外提供一种带亮度控制的键盘背光、LCD背光驱动和静音马达，输出电流可以编程设置；
QSC6010集成了电源管理功能，提供9组低压差输出（LDO）输出电压调整模块和一组降压型DC/DC输出，分别为基带、射频、UIM卡等各部分以及其它外部设备提供电源；
QSC6010内部还集成了输入电源管理模块，输入电源管理模块具有外部电源检测、充电管理、充电电流检测及过流保护、电池电压检测及UVLO功能，QSC6010在外部电源和主电池之间自动选择电源，如果两个电源都符合要求，则优先选择外部电源进行供电。

2. QSC6010射频部分

射频部分完成射频信号的接收放大与下变频、接收部分的模拟基带电路、发送支路的上变频与AGC、功率放大器以及频率综合器电路等功能。QSC6010所使用的集成的射频芯片是业界第一个用于800MHz CDMA手机频率的CDMA2000 1X射频收发器。
射频发射和接收部分是基于RFT6122芯片设计，其中包括了一些最近的创新设计；
接收通路从天线通过双工器进入QSC6010芯片；
功率控制芯片包括如下时钟电路：19.2MHz TCXO、控制器和缓存器、RC振荡器、32KHz晶体振荡器、睡眠时钟、SMPS时钟。

三、QSC6010软件

软件系统主要包括芯片和协议相关的AMSS软件和UI应用软件两部分。高通QSC60X0平台的AMSS60X0(高通还未命名，暂定为此)软件是基于 MSM6100的软件AMSS6100修改（增、减）而来，AMSS6100软件支持多模应用和切换方式，代码量相当大，因此，从此软件修改而来的 AMSS60X0的代码量肯定不会小于DMSS6000的代码量。
1. DMSS简介

DMSS软件是一套基于Qualcomm公司MSM芯片族的手机开发软件包，专门用于CDMA系统的手机软件开发。软件包是一个复杂的系统，包括从底层的实时操作系统到最顶层的用户接口模块。
DMSS使得数字基带，电源管理及radioOne®RF能集成在一个15mm×15mm×0.65mm，351-pin的芯片上。
基带DMSS6010/6020/6030软件架构基于DMSS6100，与IS-2000 Release0兼容。

2. DMSS6010新特征

DMSS6010具有如下新特征：XO（低成本闹钟资源） 、4GV（Fourth-generation Vocoder窄带语音编码）、Secure Boot（提供锁网以及软件完整性验证工作）、MobileView（测试平台软件）、MEID（扩展ESN）。
四、QSC6010带来的好处

高通集成的单芯片平台使得运营商能够更快并以更低成本推出新款手机，降低了复杂度，减少了主板空间需求。该平台提供了一个将用户升级至3G网络的无缝路径。使用高通经过证实可靠的无线技术，生产商和运营商能够以比以前更低的成本提供具有更多特征的入门级手机。
