请教高人帮我解释一下图中标识的微带线有啥作用?

05-08

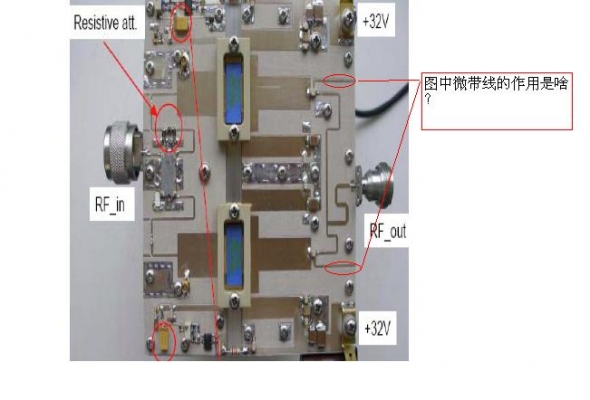

我看不懂那段微带线的作用,希望大虾们帮忙解惑!不胜感激!

18楼正解。

我看应该是开路短截线,其匹配作用啊

是那样的,匹配,

是吗?学习了

我觉得有点像匹配线

作用应该是减小加电源对微波电路的影响

学习一下:)

6楼的说的也在理,应该是双重作用。但是它是怎么减少电源对微波电路的影响的啊!

滤掉不需要的RF讯号
此线在这里起到开路或者短路的匹配作用

如果有via接地或者開路殘斷
照理來說只是個匹配電路

:9de感谢各位前辈的跟帖,有谁可以给出肯定的答案吗?

支持
:14bb

呵呵,,学习一下,,小编,这东西是啥啊

1/4波长线,相当于接地通孔?

采用四分之一波长开路线抑制由于放大器非线性产生的二次谐波的。要说是匹配,管子后面的那一大片金属已经实现了。这个放大器的带应该不是很宽。不知道说的对不对。

呵呵,谢谢大家的赐教,我也是初学者,还搞不懂,所以让大虾们帮忙啊。:9de

高阻抗线,我是这么认为的

没任何作用,只是为了调试方便,通过将输出电容转接到该微带上,可以单独调试一个LDmos,单独调试好后,再将电容转到另外一个位置,从而整体调试。这是Doherty功放开始设计时的预留方法。如果你是高手,也可以不需要该段微带。

NXP 的Doherty,今天无意看到的。

高阻抗,防止信号泄露!

呵呵 雾里看花

严重支持18楼

18楼正解。
