天馈线系统何降低VSWR?

05-08

如何降低VSWR?

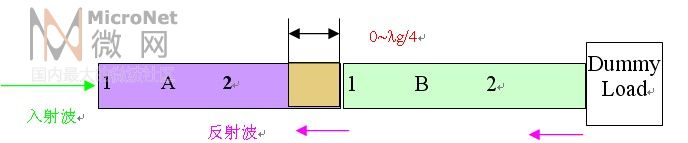

答:除了按正常检查器件的物理性损伤情况及端面连接状态,改变电缆线的长度,从理论上讲,可能也会有效果。见下图:





由于S11(总)=s11+(s12*s21*s11(天线))/(1-s22*s11(天线)),传输系数的幅值均接近1,适当切断A/B处的长度实际上改变了S21(AB)*S12(BA)的相位,而幅度变化不大,有可能改变总的S11(即反射系数)。其相位改变大小与切断的电缆的电长度有关,Dj »2L/lg,L为切断电缆长度,lg为电缆导波波长。大致切断A-2端口lg/4长度,即可达到反相的效果(对于800MHz的系统,即约9cm)。但有可能使其他频点上的VSWR却升上去了。

不错啊!学习一下啊!

据有关资料介绍,电缆的长度应为使用频率的半波长的整数倍,这样就忽略了馈线带入的反射叠加,降低了系统WSWR,供参考

有没有相关设计软件?
