射频混频器能混出的中频最小是多少
05-08
比如射频2.45GHz,混出的中频书上看到的一般是150MHz,200MHz,还能小吗,因为后面要处理这些频率的波比较难
2013-1-3更新
我发现错误了,(3楼6楼贴出的仿真)混频器的作用是要把RF频率降下来,但是出来的IF幅度不改变,既和RF一样;
但现在混出了DC,发现只要RF的相位改变,出来的IF的幅度也变,这样就得不到我想要的结果了;
后来查了下资料,发现混频器混出直流的话,理论上就变成鉴相器了,输出IF幅度(电压)和LO、RF的相位差相关;
所以又回到原来的问题了,混频器能混出的低频是多少,当然要加个前提,射频2.45GHz,带宽30MHz吧,考虑到镜像频率等的影响,不知道IF最少可以多少?
@foxman 除了整流还有其他方法吗,整流器找不到频率那么大的
@zhangyuan277 我问得方式可能不对。
当然可以更小一些,即使直接出来基频都没有问题的。小编没有听说过“零中频”的概念吗?

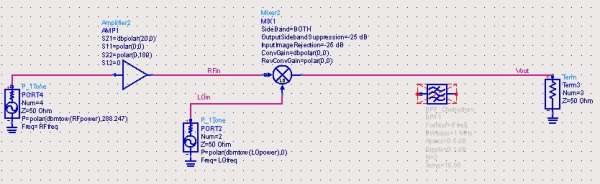

我试了一下,还真可以,之间还出了点小问题,原来是要加滤波器的,现在加了反而出错。
可是现在不加滤波器出来的上变频4.9G这么小,不要滤波就直接抑制掉了?
这要看你的混频器的设置了。
Mixer在实际制作时在其端口都会加滤波器的,以降低信号间的串扰,从而改善IMD。
如果你的期望信号不在其端口滤波器的通带内,则会被抑制,从而只有很小的能量输出。
仿真倒是简单,主要还要做个实物,那就要找个好的混频器和滤波器了,要抑制掉镜像频率,还要考虑带宽,oh no。
最后谢谢你了

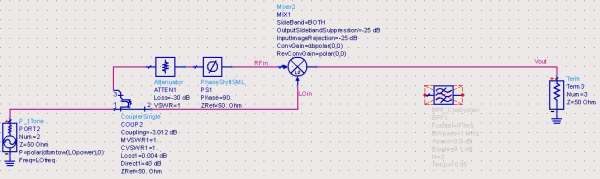

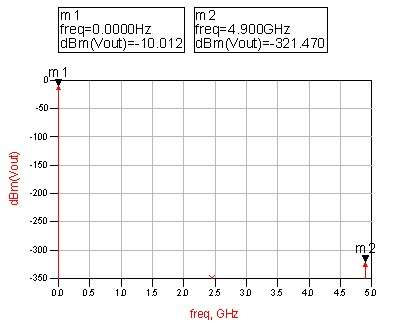

考虑到做实物的话,射频功率源一般很贵,所以只能用一个功率源,自己又仿真了下,大家看看对不对,似乎混频出来是直流的话,上变频的4.9G还是几乎没有,都不要加滤波器了

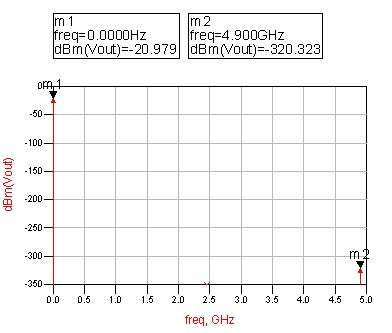

出问题了,当功率源相位为0,移相器为90或-90度时,结果才对,不然出来的直流电压都会变小,难道必须要有本振吗?
把你仿真的ADS文件发给我吧,我看看:zhangyuan277@163.com
已解决,混出DC时,就是鉴相器了,文件还要不?
今天才看到,不好意思哇,微网怎么没有提醒了。
你方向是混频器吗
不是
