串扰是近场辐射吗？

RT！
弄不清楚辐射和串扰有什么区别或者联系?
只是知道串扰是容性耦合和感性耦合共同作用的结果，不知道容性和感性耦合属不属于近场辐射呢?
头大啊，希望高手解答下，谢谢！

主要想知道：
HFSS仿真观察S31和S41参数，所观察到的串扰幅值中会不会包含辐射成分?
具体点说就是：如果S31=-30dB，其中有：由源（干扰线）辐射过来的能量成分吗?没有自然好了，如果有的话，怎么判断成分为多少呢?

学习学习

顶一个
期待高手解答

个人觉得串扰不是近场辐射，即然是耦合，就不是因为辐射而传过去的。

我觉得是

我觉得是

个人觉得,应该是两部份都有,除非你重1口到3口和1口到4口用的是很高的频闭性能的传输线,即使是cable,普通的,辐射都有可能达到-30到-40db的量级

TO marshal_hyh:
能不能区分出串扰和辐射所占的比例呢?近似的判断也可！
HFSS在这方面有相关的介绍吗?我没有找到

不知道容性和感性耦合属不属于近场辐射呢?
>>這個就要由電路學與電磁學兩個面向來解說，電感及電容屬於電路學的解析，近場、遠場則是電磁學的範疇。串擾是不是近場輻射，這可能要先解釋何謂近場，在電磁學的定義，近、遠場的分界點為 λ/2π ，所以它與信號波長(頻率)有關，一般的數字電路的頻率範圍，討論串擾應該都屬於近場的場耦合所產生的現象。到遠場時，即成為平面波，這就屬天線的電磁場感應的行為。

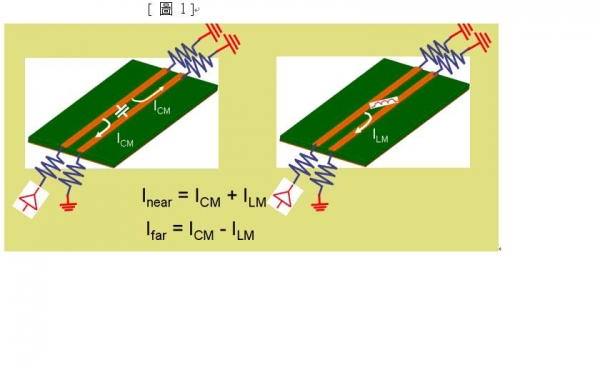

那為何又有電感、電容耦合之說呢?這是由電路學的觀點來解釋問題，讓學電的人容易理解，如下圖1

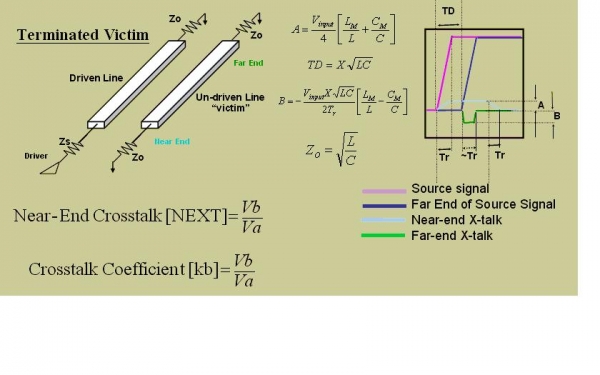

一條傳輸線與一條受擾線會有線間分佈電容所產生的耦合，也有Trace電感所產生的互感偶合，其中電容性耦合電流會分別往”受擾線”的近端與遠端流去，而電感性耦合只往返方向的近端流去，藕合大小參考下圖2公式。

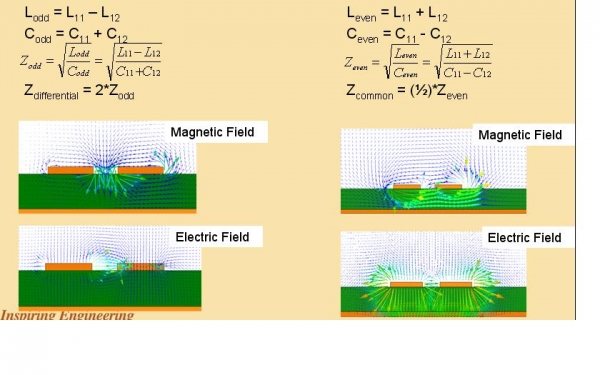

其實原來這些電流的流動，基本都以電磁場型式產生相互關係，但解電磁場太複雜，所以化為集總 (Lumped)的等效電路就容易理解。

TO honejing：
1、那么你的观点是串扰，属于近场耦合，只不过可以从两个方面来解释，一为电路，二为电磁学，是吧?
2、你参考的文献很漂亮，可以共享或者提供个连接吗?

仔細看看這些圖，看懂了，想通了，你就會了。

有电子版吗?也想看看相关的语言描述！

LZ可以找几本信号完整性的书籍看看
主要看看串扰和差分部分就很清楚了

顶一个, 高手答：cacakiki16de
