HFSS-Driven Terminal 中 Waveport 尺寸? 求助!
05-08

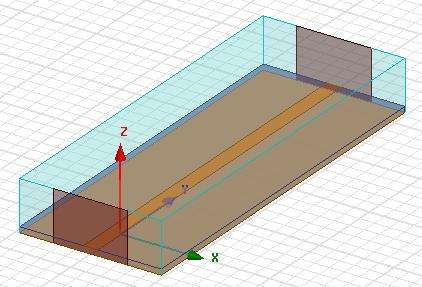

在HFSS-Driven Terminal仿真一个简单的微带线,如何确定waveport的尺寸? 求助!求助!
介质基片height, h=0.762mm;微带线width, w=1.98mm;
工作频率, f=14.25GHz;波长=21.053mm; 波长/2=10.526mm, 波长/4=5.263mm
根据 HFSS manual (w>h),
波端口height = 6h~10h;波端口width = 10w=19.8mm
但是,波端口的高度和宽度都不能超过(波长/2=10.526mm)!
我选择6.762mm作为波端口的高度,10mm作为波端口的高度。
工作频率是14.25GHz,但是我想扫描从1GHz到25GHz。
我选择的尺寸对不对,特别是波端口的高度?谢谢
介质基片height, h=0.762mm;微带线width, w=1.98mm;
工作频率, f=14.25GHz;波长=21.053mm; 波长/2=10.526mm, 波长/4=5.263mm
根据 HFSS manual (w>h),
波端口height = 6h~10h;波端口width = 10w=19.8mm
但是,波端口的高度和宽度都不能超过(波长/2=10.526mm)!
我选择6.762mm作为波端口的高度,10mm作为波端口的高度。
工作频率是14.25GHz,但是我想扫描从1GHz到25GHz。
我选择的尺寸对不对,特别是波端口的高度?谢谢
waveport
有没人知道啊?求助求助!
看一下特性阻抗是不是50欧姆就知道对不对了
谢谢小编回复!
为什么看[端口特性阻抗]是不是50欧姆就知道了啊?求小编稍微解释解释。谢谢!
