CST之网格设置中的一些概念解释

通常认为高度集中以及场梯度很强的区域的网格需要局部加密

有以下四个选项值得我们注意：
『1』每波长划分的点数（Line per wavelength）----通常适用于结构尺寸大于一个波长的结构模型
『2』结构线上度上最小网格点数（lower mesh limit）----适用于结构尺寸小于一个波长的结构模型
『3』最大网格与最小网格之比限制（mesh line ratio limit）或最小网格步长（smallest mesh step）
『4』加密PEC边缘
这些参数也可以由项目模板（Project Templates）和专家系统的自适应网格加密来设置。网格上的红点（fix points）为固定点，专家系统会强制网格线经过这些点，你可以在边界盒子，直线末端，圆心以及与圆的半径等上面找到这些点，黄点是自适应网格加密点。

@ 每波长划分的点数（Line per wavelength）适于结构尺寸大于一个波长的问题，该参数描述了场的空间采样率，将Line per wavelength设为10，表示对沿着某一坐标轴传播的平面波进行至少10次采样，此时，系统会自动考虑由于材料的变化而引起的波长的改变，所以波长除以此参数决定了最大网格步长。
@结构线上度上最小网格点数（lower mesh limit）适用于结构尺寸小于一个波长的问题，结构线度即最长对角线长度除以该参数就是最大网格步长

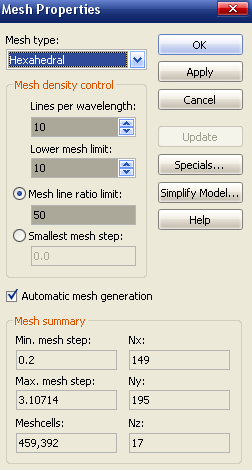

@最大网格与最小网格之比限制（mesh line ratio limit）或最小网格步长（smallest mesh step）：参数mesh line ratio limit决定了最大和最小网格步长的比率，由于网格线一定要经过固定点，故最小网格步长通常是由结构的局部决定的，如果不设置最低限制，将会生成很小的网格步长，严重影响仿真效率，所以当最大网格步长一定时（此值由上述两个参数确定），参数mesh line ratio limit决定了最小网格步长，当结构局部很小，因而生成了很密的固定点时，网格线可以不经过所有的固定点。在网格划分中，我们必须仔细的调整最大和最小网格的比率，必须保证其足够大，否则，相距最小网格步长的两根网格线将合为一根线，因此必须仔细调整该参数，太小不利于网格对结构局部的分辨，太大使网格步长太小严重影响了仿真性能，另外，你也可以使用最小网格步长（smallest mesh step）作为全局网格设置，网格属性对话框还将统计网格总数，最大/最小网格步长以及沿任坐标轴任意方向（NX、NY、NZ）的网格线数。
