谢拥军书上的一例子 我仿真了好久都有问题 大家帮帮忙
还是不行啊 那个缝隙的上表面是perfH那么我把空气盒子下表面设为perfH但是还是现实这两个表面重合啊,若是空气盒子下表面直接不设置的话 没有警告了 但是还是不出结果我都晕死了
[warning] Warning - Boundary 'Rad1' and Boundary 'PerfH1' overlap. (12:42 下午 三月 01, 2011)
[warning] Boundary 'Rad1': A radiation boundary face has solid objects with SolveInside on both sides of it. Please check setup, as this could produce incorrect results. (12:53 下午 三月 01, 2011)
我就是按照书上来的 在缝隙上面直接加了空气盒子 为什么显示这样呢
不知道是不是这个原因后面计算谐振长度的时候计算机算不出结果来
偶是新手 很菜鸟 大家帮忙解决下
哦是缝隙天线的例子

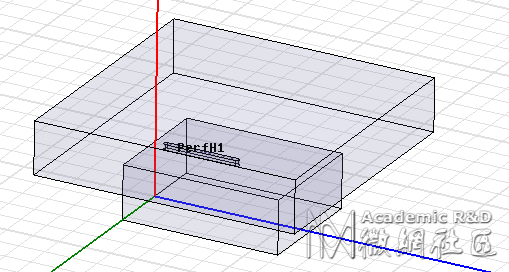

模型
这个是辐射边界和perfectE重合了,解决方法是不要将Air整体设成辐射边界,选择三个面设成辐射边界,而底面单独设成PerfE
楼上大哥能给个例子吗?我也试过这个模型,但是这是告警,出来结果和例子的结果有点差异
过来支持下
回复 atiana 的帖子
书上结果是13.69,但是计算机都没有的到结果 郁闷啊 还有里面有个步骤是将那个缝隙平移的 xyz给了 dxdydz是什么呢 还是没有影响的啊 指教下
我感觉要是重合了也许没有问题吧,结果又差异也许是设置精度和算法不一样造成的呢
你用的是hfss10的话,建议你还hfss12试试
我算我的东西的时候,好像报重叠也没有问题
谢拥军在书里说了,重叠报错没有关系啊,计算结果不同可能是别的原因。hfss版本不同结果也会不同。
hfss10版本重叠报错,换hfss13
