CST中如何建螺旋线
05-08
创建一个0.1mm厚度的旋转薄片,作为转子。

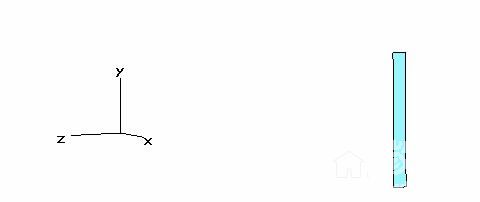

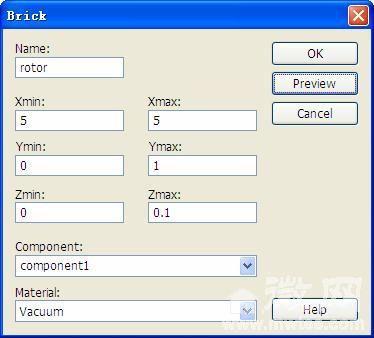

具体方法:激活方块创建模式(Objects—Basic Shapes--Brick),按下Esc键,数值设置与所建模型如下图所示:
[size=111%]•
为了便于设定旋转轴的位置,我们激活局部坐标系,并将其与薄片的待旋转面对齐。具体方法:
1、从主菜单中选择Objects—Pick—Pick Face,选中块的远离Y轴的那个侧面。
2、主菜单WCS—Align WCS with Selected Face

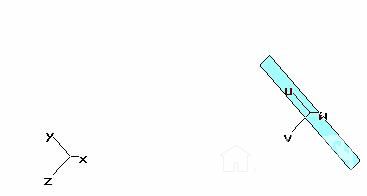

再次选中刚才选中的面。
主菜单Objects—Pick—Edge from Coordinates,画出一条直线,并在随后弹出的Enter Edge Numerically对话框中设置如下:

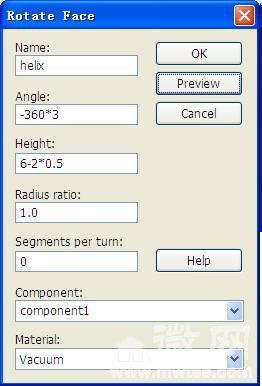

接下来我们将薄片绕旋转轴转三圈。主菜单Objects—Rotate,在弹出的Rotate Face对话框中设置如下(可以通过点右上角的Preview来预览生成的模型),然后点确定。

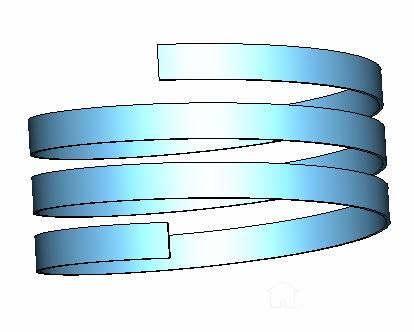

上图即为最终得到的CST模型
具体方法:激活方块创建模式(Objects—Basic Shapes--Brick),按下Esc键,数值设置与所建模型如下图所示:
[size=111%]•
为了便于设定旋转轴的位置,我们激活局部坐标系,并将其与薄片的待旋转面对齐。具体方法:
1、从主菜单中选择Objects—Pick—Pick Face,选中块的远离Y轴的那个侧面。
2、主菜单WCS—Align WCS with Selected Face
再次选中刚才选中的面。
主菜单Objects—Pick—Edge from Coordinates,画出一条直线,并在随后弹出的Enter Edge Numerically对话框中设置如下:
接下来我们将薄片绕旋转轴转三圈。主菜单Objects—Rotate,在弹出的Rotate Face对话框中设置如下(可以通过点右上角的Preview来预览生成的模型),然后点确定。
上图即为最终得到的CST模型
