关于鉴相器的一个问题

05-08

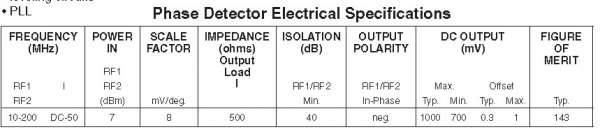

这个一个实际鉴相器的数据手册，上面写着power in RF1 RF2 是7dBm，这是不是指的RF1和RF2的输入都要是7dBm才行?
我当时仿真时候没有考虑到这个，我是2个100M的正弦波鉴相的，分别是-15dBm和-25dBm，但是仿真出来也没错，是按8mv/deg来设置，出来的是1.3V
可是现在测实物的时候，DC输出端什么也没。
请问是因为RF1和RF2没有达到7dBm的原因吗?

h哈，MINI的鉴相器没用过，看这个DATASHEET应该是需要+7dBm的激励。你把信号输入频率先降下来再看看。

看来还得按照7dBm的来。要重新修改了，频率已经降成100M了，符合鉴相器的输入10-200MHz
谢谢~
