Microstrip Antenna

• Microstrip Antenna簡介

• Microstrip Patch Antenna (微帶貼片天線)

  2.1 Square Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例1

  2.2 Rectangular Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例2

  2.3 Circle Microstrip Antenna -- 2.4GHz Example, HFSS v11 範例3

• Microstrip Dipole Antenna (微帶振子天線)

  3.1

  3.2

• Microstrip Line Antenna (微帶線型天線, 微帶行波天線)

  4.1 延著板邊繞線

  4.2 集中板子一側繞線

• Microstrip Slot Antenna (微帶縫隙天線, 微帶開槽天線)

  5.1

  5.2

• Microstrip Array Antenna (微帶陣列天線)

  6.1

  6.2




• Microstrip Antenna簡介





微帶天線(Microstrip Antenna)就是利用微帶線(Microstrip line)結構，由導体薄片在背面有地平面的介質基板上(比方是FR4)，透過微帶線或同軸探針當饋線(feed)提供激勵訊號能量，使導体薄片與接地板之間激勵高頻電磁場，通過導体薄片四周與接地板之間縫隙向外輻射。

微帶天線的特性會與下列幾個因素密切相關：

• 導體圖樣的大小、形式、連接方式

• 導體圖樣與參考地平面的相對關係

• PCB介電材質與厚度

• 饋線方式與饋線位置




微帶天線依據其輻射單元的形狀，大致可區分成五類：

• 微帶貼片天線(矩形、圓形、橢圓形)

• 微帶振子天線(窄長條型)

• 微帶線型天線(微帶線)

• 微帶縫隙天線(平面溝槽)

• 微帶陣列天線(由以上不同天線單元連接組成的陣列結構)

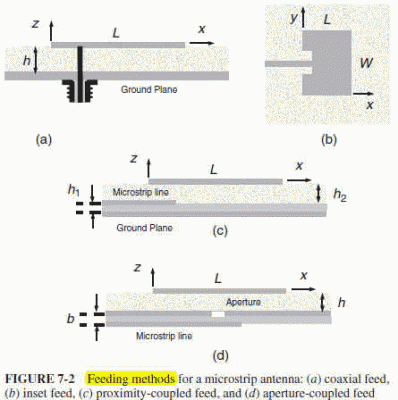

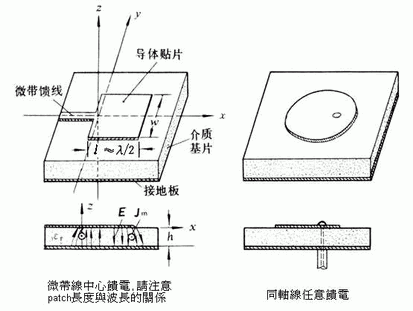

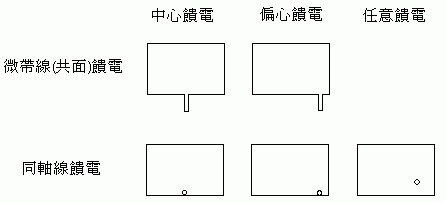

饋電方式分成：a. 微帶線饋電(側饋)、b. 同軸線饋電、c. d.電磁耦合饋電

饋電位置分成：中心饋電、偏心饋電、任意饋電

微帶天線的優點是：可以做的既薄又小，便於與積體電路形成單一模組，易於組裝與生產
便於獲得圓極化，容易實現雙頻段、雙極化.等多功能工作

微帶天線的缺點是：工作頻帶/帶寬窄(常規設計約中心頻率的1%~6%)，功率容量小
有導体和介質損耗，並會激勵表面波，導致輻射效率降低

• Microstrip Patch Antenna




2.1 Square Microstrip Antenna

微帶線共面饋電式 -- 中心饋電

• 定義29.5mm*29.5mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

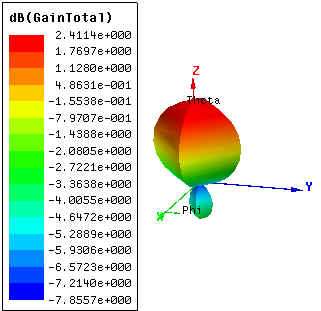

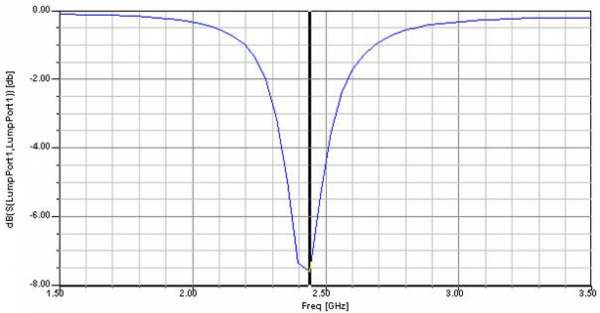

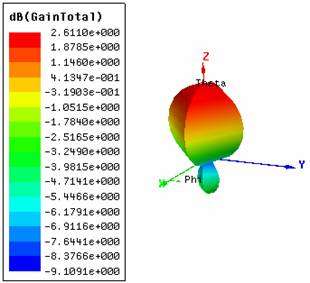

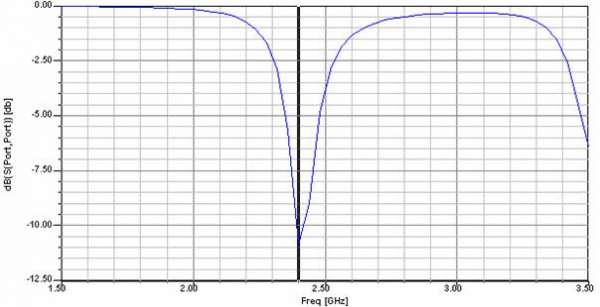

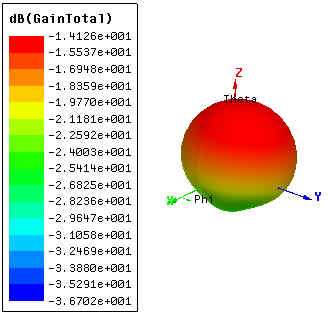

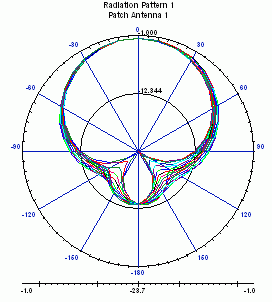

• At 2.44GHz




微帶線共面饋電式 -- 偏心饋電

• 定義29.5mm*29.5mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

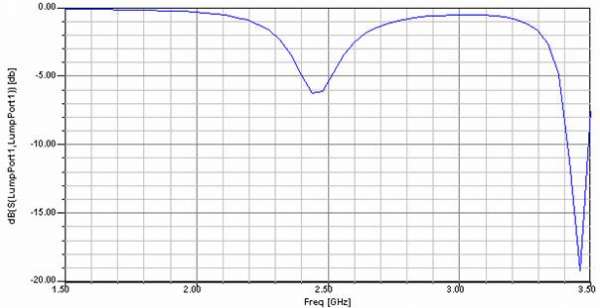

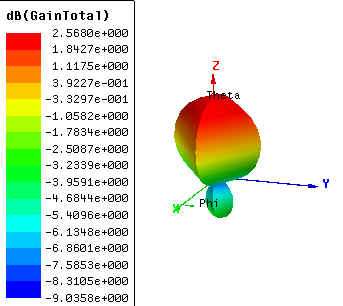

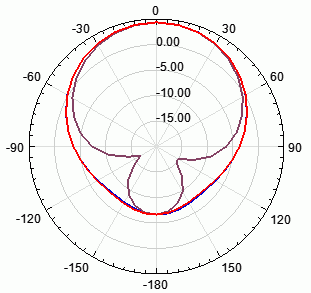

• At 2.44GHz




偏心饋電容易形成多諧振頻點，天線效果較差

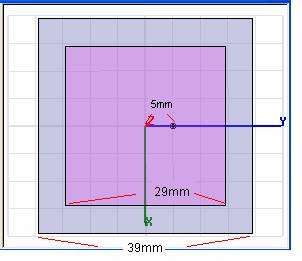

同軸線饋電式 -- 中心饋電

• 定義29mm*29mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

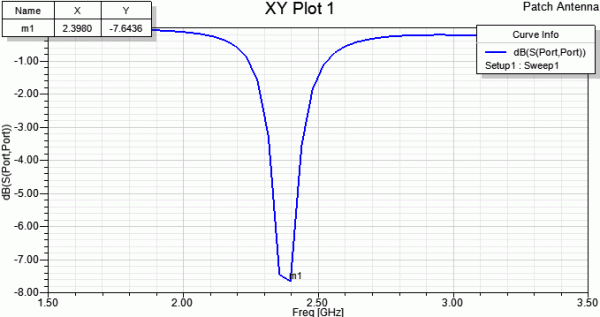

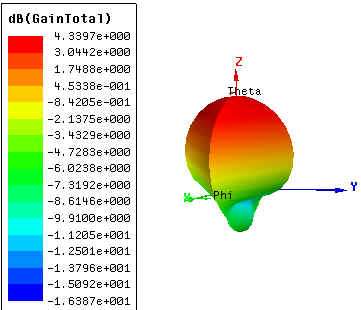

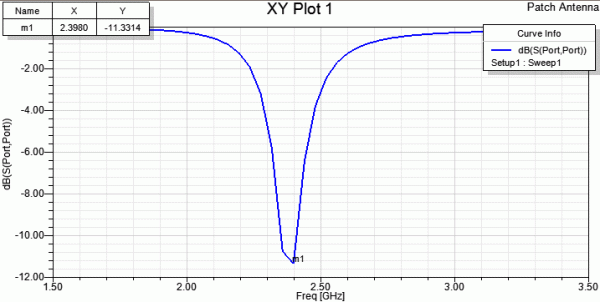

• At 2.4GHz

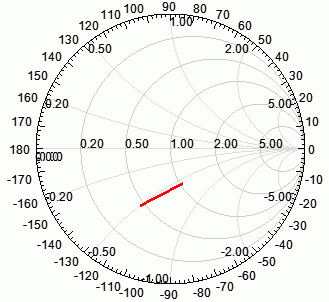

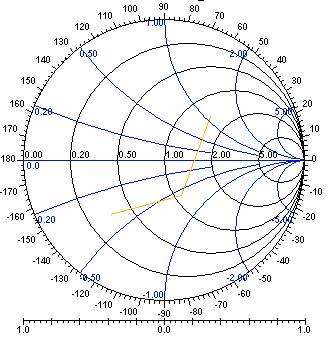

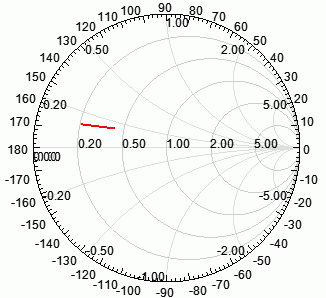

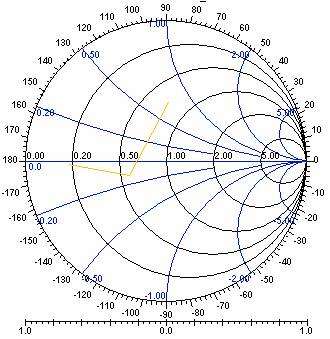

此天線於2.37GHz~2.42GHz~2.47GHz的特性阻抗史密斯圖(Smith Chart)

同軸線饋電式 -- 偏心饋電

• 定義29mm*29mm的正方形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25

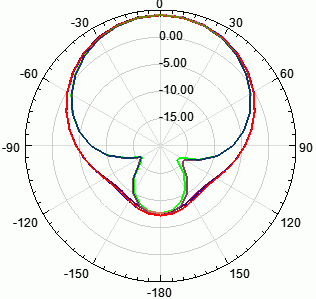

• At 2.4GHz




2.2 Rectangular Microstrip Antenna

• 定義29mm*38mm的矩形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25




patch從方形改成矩形，若L不變只增加W，天線的諧振頻點大致維持不變(頻帶略寬)

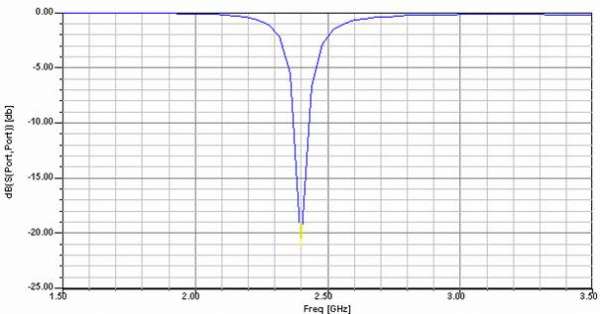

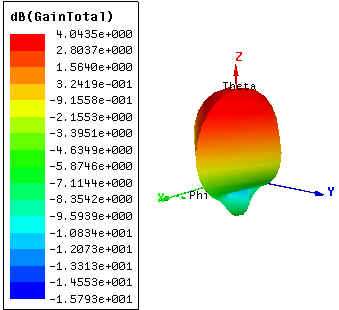

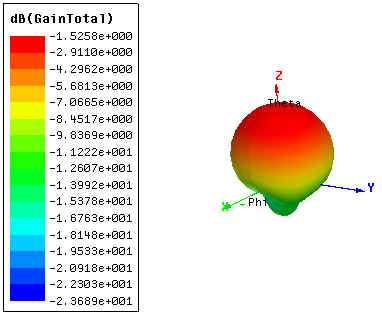

• At 2.4GHz




2.3 Circle Microstrip Antenna

• 定義半徑17.5mm的圓形patch antenna，板厚1.6mm的堆疊高度，FR4介電係數4.25，但feed移到離圓心8mm處，以維持從feed到最近的patch邊緣約17.5-8=9.5mm

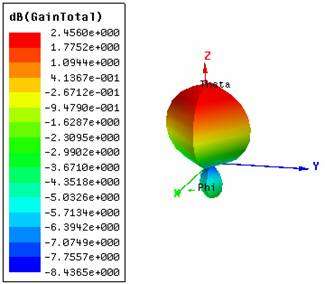

• At 2.4GHz




從以上的方形、矩形、圓形patch antenna，可以觀察到天線諧振頻點與patch size and feed location都有關，簡單說：與feed到最近的patch edge的距離有關。(與板厚和介電係數也有關)

• Microstrip Dipole Antenna

  3.1

  3.2

• Microstrip Line Antenna




4.1 延著板邊繞線

• 定義線長172.5mm、線寬1mm的Trace，離地平面1.6mm的堆疊高度，而這地平面的大小大於此patch size




• At 2.55GHz

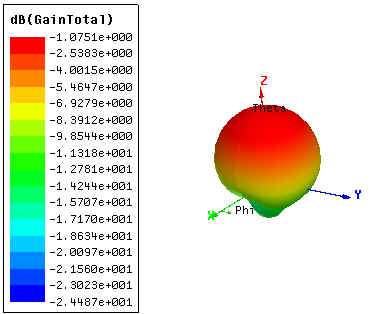

• At 1.45GHz




4.2 集中板子一側繞線

• 定義線長155mm、線寬1mm的Trace，離地平面1.6mm的堆疊高度，而這地平面的大小大於此patch size




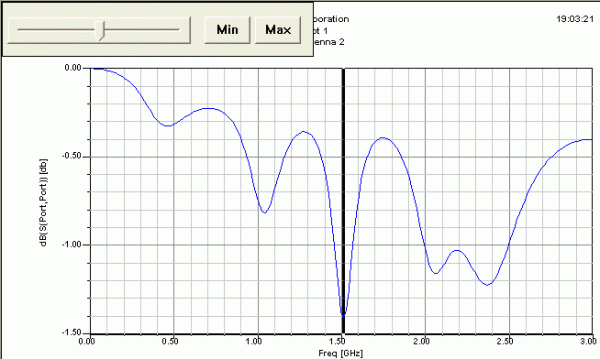

• At 1.51GHz




以上的例子顯示，微帶貼片天線的輻射場強度比微帶振子天線強許多　

微帶貼片天線容易做到"單一諧振頻點"；而微帶振子天線則是"多諧振頻點"，但不同諧振頻點的輻射場型相同
