LC滤波器设计的问题?
05-08
我是一个刚刚入门的新手。这些天设计LC滤波器中遇到困难,不知怎么解决。在LC滤波器制作中,LC滤波器的差损很大,达到-7db。设计时使用的电容是普通的0603的,电感是自己绕制的。请问高手们是怎么解决的。
学习一下
电路发出来看看
实际与仿真差了多少?
有可能是电感的Q值不够高
C:\Documents and Settings\郭庆\桌面
自己绕制的电感Q值测了下,30左右

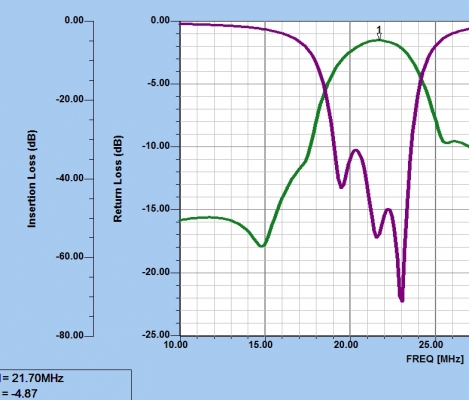

上面两张图片就是我仿真出来的图形。我是用serenade仿真的,仿真中Q值用的是实际测量的Q值。仿真出来的结果差损也很大,不知道怎么样才能减小差损呢?
还有就是制作过程中,你们是怎么制作的?
还有就是制作过程中,你们是怎么制作的?
我制作的时候是在PCB板上直接焊接的
继续调试吧,可以调到3~4dB.
顺便问下,你的滤波器带宽多宽?
带宽是3M的,现在已经宽了
建议用高Q磁环!
建议用高Q磁环!
我用磁环绕制电感试了下,Q值并没有增加啊?
Q值,小编可能还没有完全理解其中的含义,不是你所怎么个法进行绕制就提高了,对于固定频率而言,由物理性质决定了。再说,你所绕制的电感就你所用在频率而言,不可能是30左右的,话又说回来,Q值都 已经30,你还绕,有意思 不?还有,你的电路调试可能在电容焊接时间过长,坏掉了,也是有可能的,LC滤波器,就大胆慢慢去调吧, 最重要的是自己摸索,总结!当然,有空也看一下书,LC滤波器设计与制作,是个日本人写的,挺不错的,加油吧
学习了一下啊
学习一下
