HFSS端口激烈求助

05-08

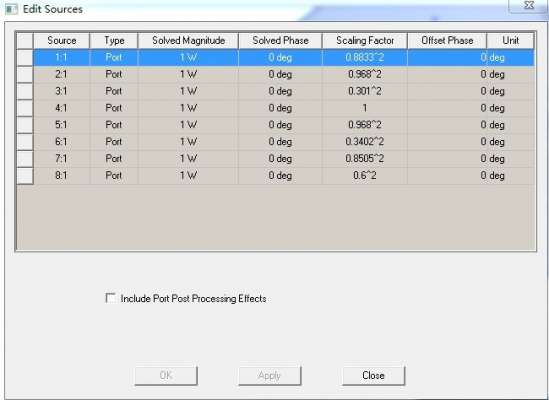

再阵列天线加端口激励时,我是集中端口,先用理论算出端口激励的大小是电流的振幅和相位,可HFSS——Field——Edit Sources里边的solved Magnitude是功率单位,例如算出来的电流为1+i,那scaling Factor 和offset phase怎么设置?再scaling factor 里边设置sqrt(2)吗?offset phase 里边为45度吗?可Solved magnitude 单位不是瓦(W)吗?这个单位不统一呀?,如果scaling factor为sqrt(2)的话,那激励振幅大小是sqrt(2)瓦还是安培 ?
