CST远场特性中slant angle是如何定义?
05-08
最近在算45度极化天线,在得到的远场结果中看选择远场图特性,在其中axes中有polarization,下面可选slant,这个slant是什么意思,是如何定义的,以哪个面为基准的slant angle,不太明白,还请大家帮忙解释一下。多谢了!
自带的帮助文档里没有相关说明吗?兄弟找找看

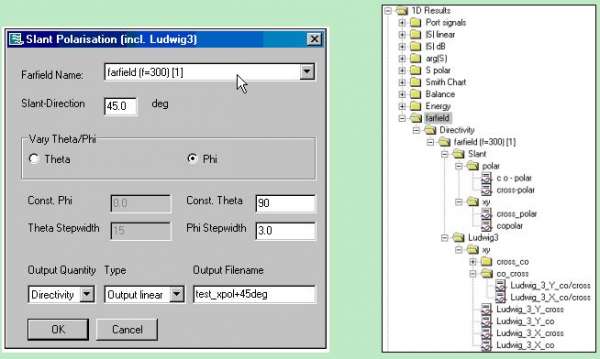

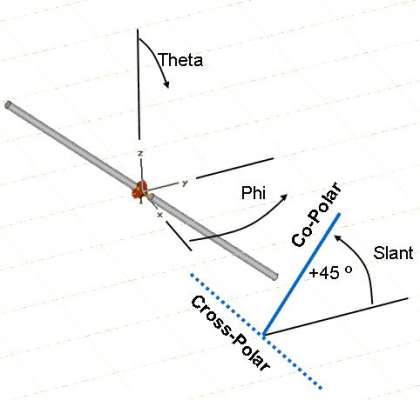

Three different polarizations are available for each coordinate system: linear, circular and slant. The slant polarization requires the additional specification of the slant angle.The definition of the global spherical coordinate system and the location and orientation of the slanted co/cross coordinate system is shown here:The input data requires basically the farfield monitor and the elevation angle (slant angle) referred to the global theta=90deg plane.
放到google上翻译一下就知道了[img][/img]
都是从help上找的
找了,help里面说明的太简单了,根本理解不了!
多谢你的说明,你的是什么版本啊,我的2012里面好像没找到这个说明啊!不过还是要多谢你了
还想再问一下,你画的图中,有关slant说的的那个图里,黑色线是以什么为基准啊,我是想看是从哪个方向开始逆时45度,例如正Y方向开始逆时针45度?
