关于多端口同时激励的天线

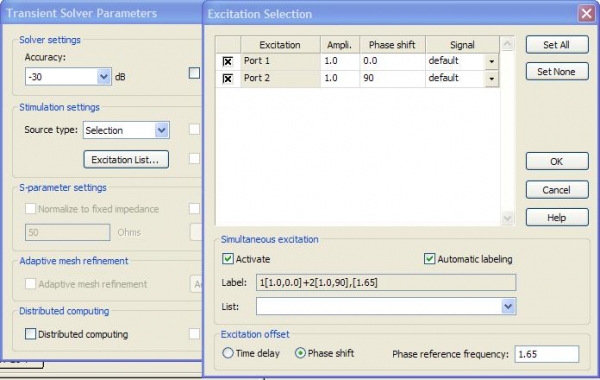

我仿的一个天线，需要两个端口同时激励，且相位相差90度，设置如下图1：

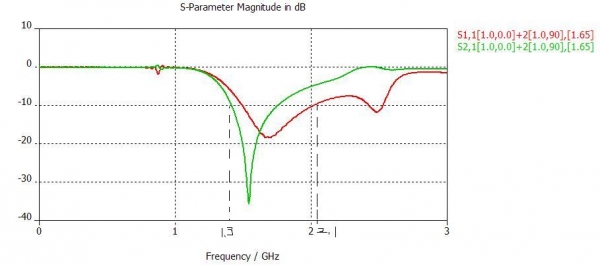

计算出的S参数如图2所示,
图中两曲线应该就是两天线端口处的回波损耗吧，
那么就仿真结果来说，该天线的带宽范围是不是就是两个端口处的S参数的叠加，即从1.3～2.1GHz.
希望高手能解答一下。谢谢！

小编想问的是什么问题呢?：9de

小编想分享经验?设计的步骤没错啊。

刚才没有发完，不好意思，刚刚知道怎么样发图片了。

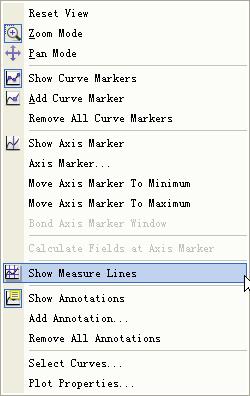

小编可以按照以下设置 而无需手动画线了 呵呵

手动调整下四条线，之后的效果图

我现在也遇到这个问题呢，不知道天线的驻波是要看哪一段呢?

应该是看S11和S22参数，取交集吧。

十分感激小编的慷慨分享~
