为什么S参数得到的增益和瞬态仿真得到的增益结果不同？谢谢

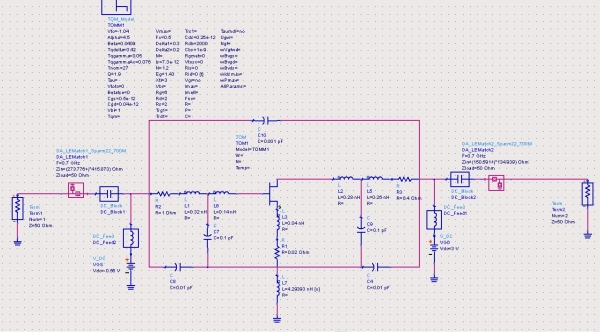

S参数仿真 在700 MHz 增益是dB(S(2,1))=19.154

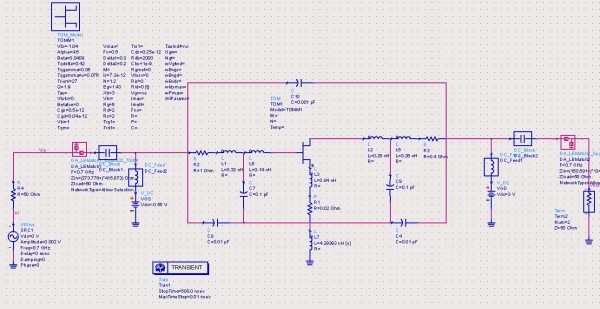

用相同的电路进行瞬态仿真
电源电压幅度0.002V
结果瞬态仿真输出幅度为0.0094V
增益为 20*log10(0.0094/0.002)=13.442
百思不得其解啊，求帮助啊

S参数是功率比，应该会和电压比有所不同吧 个人感觉

10*log10((Vin*Iin)/(Vout*Iout))=?
这个公式的仿真结果是多少?

回复 chj26545481 的帖子
谢谢，我知道问题出在哪里了
ADS里，源的功率dBm转换成V用的公式是 V=(8*R*10^((dBm-30)/10))^0.5
而负载上的功率dbm转换成V用的公式是 V=(2*R*10^((dBm-30)/10))^0.5

回复 luli395 的帖子
这个是不是example里面给出的公式?

回复 luli395 的帖子
我用一段50 Ohm的TL代替了小编的复杂电路，可以得到一致的结果。
我想问题的原因在于增益的定义：
在终端负载匹配到系统参考阻抗的条件下，用dB（S21）得到的是available power gain。
而用节点电压峰值相比再转换成功率得到的增益不在传统的三种功率增益定义范围，因为这里的节点电压是入射波和反射波共同作用的结果。
我想小编的三极管输出匹配到了一个优化后的阻抗上，而并非共轭匹配。因此，很可能在Vout这个节点上存在反射波，输入电路也许存在同样的问题。如果把这个反射波考虑进去，应该可以得到一致的结果，前提条件是功放的输出仍然是正弦波。
