新手请教螺旋天线的画法

小弟刚学天线不久，大致了解了螺旋天线的简单设计方法，现在想用HFSS11.0进行仿真
目前不知道怎么画从圆心开始绕Z轴旋转的等角螺旋天线模型
我看过一些画螺旋天线的教程，但是笛卡尔坐标那个我不知道怎么跟所需螺旋参数相关联，另一位朋友教的画法虽然以Z为中轴但起点在Y轴上，跟我设计初衷不是很符合
来论坛不久，很多东西要学习，希望各位高手不吝赐教
谢谢了~

有关螺旋天线的问题，小编可以搜索一下，要先搜索看看有没有问题答案

新手请教螺旋天线的画法 HFSS应用┊交流 laob2368 2009/5/13 1 / 6 00d44
11 分钟前

CST之阿基米德平面螺旋天线模型分享 CST应用┊交流 00d44 2008/5/14 2 / 745 ytm2006
4 天前 20:40

螺旋天线 helical antenna 天线基础│动态│交流 00d44 2008/5/17 5 / 326 whhit264209
7 天前 13:28

平面等角螺旋天线 HFSS应用┊交流 whhit264209 2009/5/6 0 / 14 whhit264209
7 天前 09:39

螺旋天线一般是用什么支撑的呢?是不是非电导材料都行? 天线工程┊设计 lwking412 2009/4/7 10 / 125 lwking412
2009/4/26 09:56

我为毕业设计做的是一个小型螺旋天线，麻烦大家帮我看看能不能用呢！ 天线工程┊设计 lwking412 2009/4/1 6 / 149 nevus
2009/4/25 11:00

CST之四臂螺旋天线模型分享 CST应用┊交流 00d44 2008/5/14 4 / 563 liuntpco
2009/4/25 01:42

平面等角螺旋天线 HFSS应用┊交流 whhit264209 2009/4/24 1 / 39 liuzhenguonj
2009/4/24 14:29

HFSS螺旋天线.pdf HFSS应用┊交流 yhwyz 2007/4/29 5 / 601 richwg
2009/4/23 11:57

hfss 螺旋天线例题 HFSS应用┊交流 e族浪子 2007/9/26 10 / 724 richwg
2009/4/23 11:46

新型宽带定向双臂方形螺旋天线的设计 . 1 2 天线工程┊设计 xugangthu 2009/1/13 15 / 230 antbadboy
2009/4/23 11:37

用HFSS10模拟的1.5G螺旋天线模型(含实验结果) 天线基础│动态│交流 ka波段 2007/5/19 5 / 757 antbadboy
2009/4/22 16:31

超宽带螺旋天线的仿真设计.pdf 天线基础│动态│交流 gotoblue 2006/12/28 7 / 774 antbadboy
2009/4/22 15:48

平面螺旋天线的设计与实现.pdf 天线基础│动态│交流 gotoblue 2006/12/28 4 / 846 antbadboy
2009/4/22 14:59

螺旋天线实物的绕线问题！求助，糊涂了 天线工程┊设计 lwking412 2009/4/9 7 / 140 zhangptp
2009/4/18 16:19

绕螺旋天线除了铜丝还可以用什么材料！ HFSS应用┊交流 lwking412 2009/4/14 0 / 36 lwking412
2009/4/14 08:04

如果这样制作螺旋天线，会不会有影响呢? HFSS应用┊交流 lwking412 2009/4/13 3 / 66 lwking412
2009/4/14 08:04

螺旋天线3D图的问题！请教，非常着急！ HFSS应用┊交流 lwking412 2009/4/8 8 / 139 zdl1868
2009/4/13 18:22

【微网首发】CST视频教程-补等角对数平面螺旋天线 . 1 2 3 4 5 6 CST应用┊交流 00d44 2008/5/9 81 / 2273 hn85079505
2009/4/9 06:39

螺旋天线方向图 HFSS应用┊交流 chedan 2007/8/12 8 / 455 li2763
2009/4/8 14:50

如下建立的平面螺旋天线模型的仿真结果为何不正确? HFSS应用┊交流 faner0315 2008/5/15 11 / 452 li2763
2009/4/8 13:26

四臂螺旋天线建模 HFSS应用┊交流 榆钱拌饭 2009/4/3 0 / 53 榆钱拌饭
2009/4/3 13:05

怎样才能做好螺旋天线 . 1 2 天线工程┊设计 榆钱拌饭 2009/3/5 16 / 225 榆钱拌饭
2009/3/28 22:03

发篇矩形螺旋天线的文章 天线基础│动态│交流 xylou2006 2009/3/23 0 / 36 xylou2006
2009/3/23 12:48

求螺旋天线的分析模型过程 天线基础│动态│交流 07054003 2008/10/13 7 / 307 榆钱拌饭
2009/3/16 16:19

螺旋天线的辐射板 天线工程┊设计 lychree 2009/2/25 2 / 86 MIC_DUN
2009/3/15 19:05

四臂螺旋天线的工作原理 天线工程┊设计 榆钱拌饭 2009/3/12 6 / 105 kentlee
2009/3/13 19:23

请教一下，我仿真的四臂螺旋天线方向图为什么朝下 天线工程┊设计 yangyabing 2009/3/8 5 / 80 ryhui0197
2009/3/11 14:53

画平面螺旋天线 HFSS应用┊交流 gotoblue 2006/12/28 4 / 574 xuransige
2009/3/9 17:10

新做的 空气加载 GPS 双臂螺旋天线 不能仿真 ～～求教高手 万分感谢 CST应用┊交流 geniusy 2009/2/21 1 / 55 cxx0813
2009/2/21 09:20

你按上面有用的在搜索一下就可以了

小编人太好了

谢谢积极回帖的朋友，我先去看看~有什么问题再跟大家请教

小编说的那些信息我都看过了，除了一个仿真实例外，其他都不是所需要的，而且那个仿真实例的螺旋天线起点也不是原点
我就希望有会的朋友能教我画出起点是原点，中轴是Z轴的螺旋线的画法，能讲的稍微详细些
感激不尽

论坛里有很多相关的帖子，可以搜索一下。

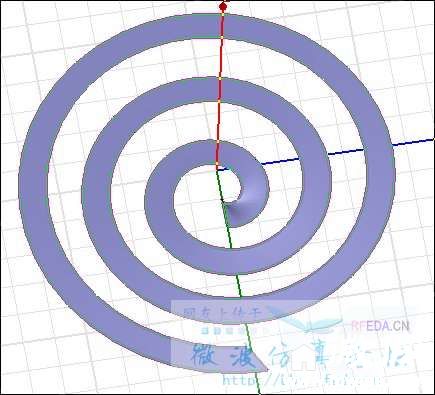

我用的是11.说下我怎么画吧，权当抛砖引玉。
先画条线比如（1，0，0）（2，0，0）【这是螺旋的宽度】
而后选中线，这样画螺旋的选项就激活了，然后选择helix或者spiral
而后输入坐标（1，0，0）【螺旋的中心】
再输入坐标（0，0，10）【螺旋的面，表示垂直Z轴，Z坐标貌似只要大于1就行】
完了后就会弹出一个对话框
如图一
按要求输入就行

因此你要画原点中心的螺旋，只要设置起点为0，0，0就可以了

多看看fullbook

小李，你的站刊筹划的怎么样了，我们可以开展起来了

只要把螺旋线的方程输对就好了！ x=r*cos(w*t) y=r*sin(w*t) z=A*t L=2*pi*A/w,其中w为角速度，L为螺距，r为半径！

谢谢LS回帖的朋友，这几天比较忙没来看，现在先谢过了
我去试试看，有问题再请教各位大虾

请问一下 这个功能在HFSS9.2 或HFSS10里边有这个功能么?

再挖掘下，看有好心高手相助没

應該不難找的

太谢谢MOVINGSTAR哥了..

顶啊！
