带状线耦合器
05-08
下面是我仿得一个带状线电桥，在ads中的仿真结果还可以，然后到cst中去仿真，仿真结果就太差了，求大神指点

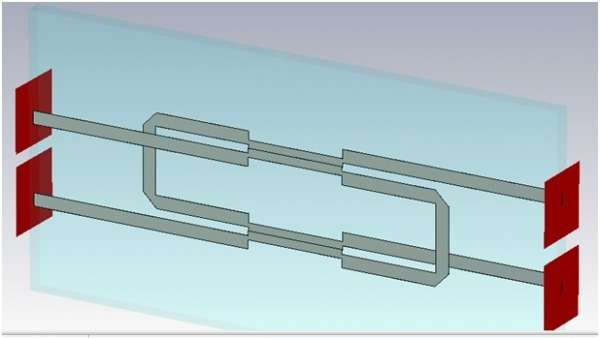

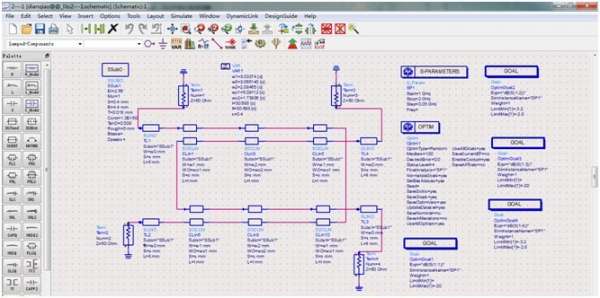

下面分别是ads中的仿真图，cst中的仿真图。
我用的是三层带状线偏置耦合，俩8.34db耦合器级联构成一个3db电桥
下面分别是ads中的仿真图，cst中的仿真图。
我用的是三层带状线偏置耦合，俩8.34db耦合器级联构成一个3db电桥
两个8.34db耦合器使用的都是3节，
ads中用的模块主要是soclin ，slino，使用ads中的带状线计算工具计算soclin是，如果把两层耦合线之间的间距s设置成固定值时，一旦开始计算线宽，s就发生了变化
大神可以qq我，小企鹅313376812
