ADS2008中的直流仿真

05-08

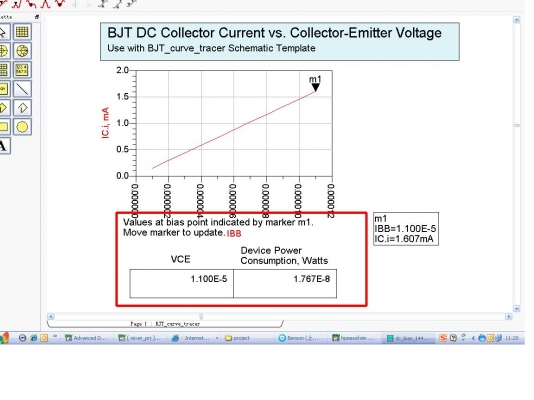

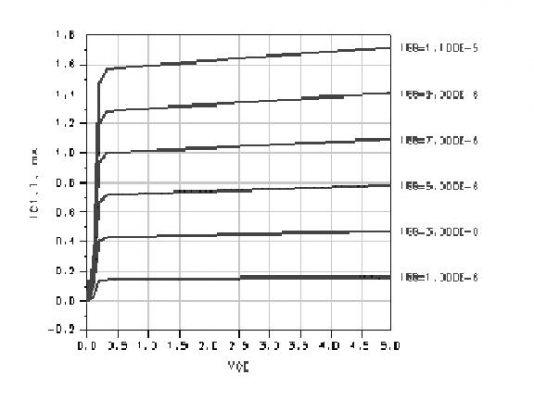

1、电路图见图1,是一般的直流电路,仿真出来也没有错误,但是仿真出来的图形应该是如图3的,为什么我仿真出来的是图2样式的啊
我的操作步骤都是按书上来的,除了没有加节点之外没有什么不同
2、ADS2008里面,如果我要堆三极管的基极加节点VBE以便于可以看节点的结果,可是找了半天没有找到(我的参考资料是ADS2006的)
望各位高手可以为我解惑




没加SWEEP

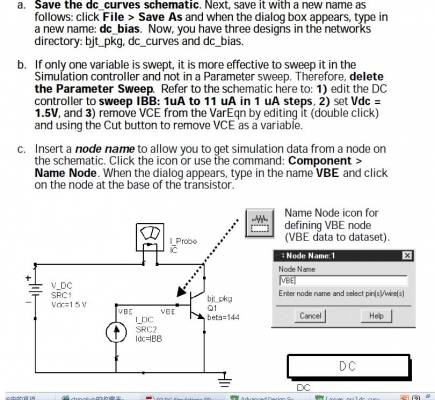

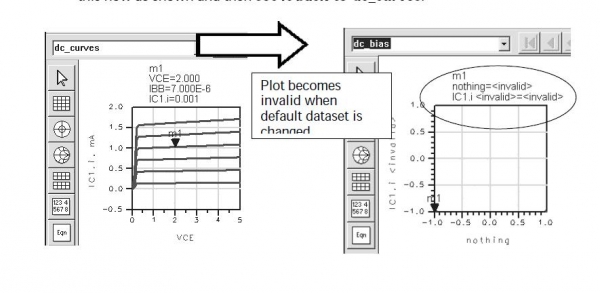

不好意思,我刚才说错了。我原来的图形里加了sweep如下图4,图形出来了,和上面图3是一样的。后来按照书上说如果只有一个变量就可以不用parameter sweep,就可以把它去掉了,我就跟着改了,如下图5了,可是图形应该是图6的样子,我出来的图是图2的样式。为什么?
还有定义节点不知道怎么弄,谢谢楼上的兄弟热心帮助,那就再帮助一下吧
:17de




IC=function(Vce,Ibb),有2个变量,所以要有parameter sweep

加结点的问题见下图:


你的这个例子里面,Ve=0,所以Vbe=Vb,直接看Vb就行了。

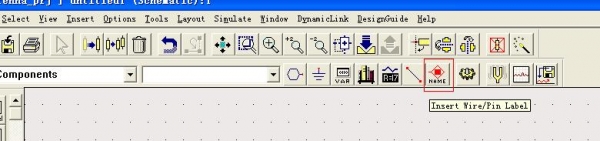

在一般情况下,Vbe=Vb-Ve,这时就要用Wire/Pin Label在schematic标出Vb、Ve,然后在结果显示窗下用Equation。就是方框里一个Eqn的图标。

谢谢楼上的大哥
:17de

请问小编 这个问题怎么解决的?没看懂。
