LNA仿真与实物差距问题 求助

05-08

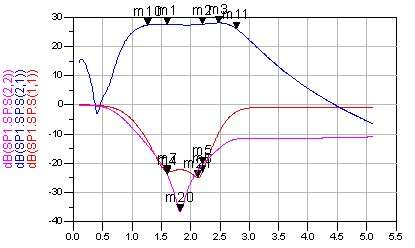

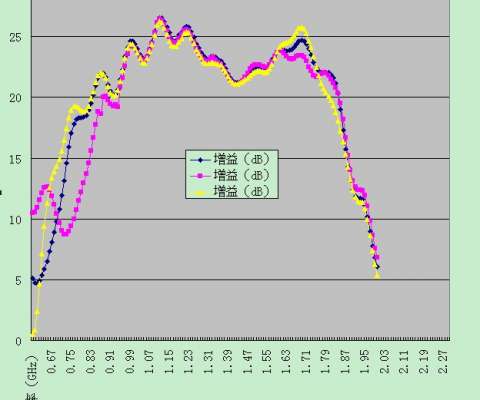

前段时间做一个LNA,1.6-2.2GHz,增益28dB,ADS仿真结果如图;用频谱分析仪测试结果如图(附图为调试三次结果),调试多次效果不明显;附上电路图,此图是练手的,较为简单。请问各位大神,有没有遇到类似情况,问题可能出在什么地方。


建议先把理想原件(电感电容)换成相应的实际模型,重新仿真一下。

请问ADS可以仿真元器件的实际模型吗?

2个G的频率,微带线都不仿真一下?

就是刚开始做的,那时候没考虑那么多,不太会,现在不想把做过的浪费了,想把实物调试好,你的意思是元器件的高频特性发生变化?但是有朋友做过分立元件的板子,有点小差别,没有差别这么多的啊?

把原理图的元件都改成实际元件,再把板子上的微带线都弄进去仿一下。

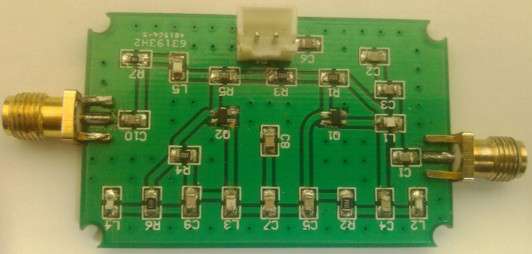

PCB布板需要改善下,你这太乱了

谢谢

很明显,小编缺乏射频微波理论基础,即便把实物调出来又有什么用呢?
还是先找几本书看看,打打基础吧。
