天线与测试板一起仿真时端口设置的问题
05-08

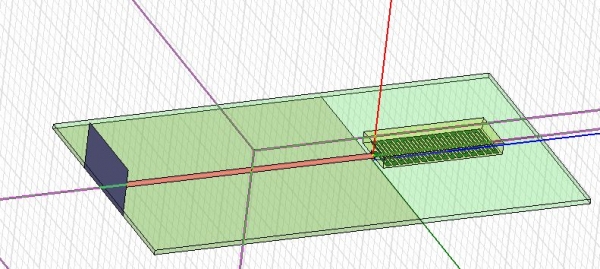

大家请看下面这个图,图中最大的板子为测试板,测试板上面我放置的是天线,如图中右面的小长方体,然后我在测试板加了微带线,测试版下底面设有地面,宽度与测试版等宽,长度与微带线等长。图中最左边的矩形为我设置的波端口。仿真结果出来,阻抗基本匹配,S11将近30dB.
问题是,我老板说我的微带线是不属于天线本身的,即使端口匹配了也不一定代表天线匹配好了,要我去掉微带线。可是去掉微带线后我就不知道怎么加端口了,因为不知道在天线哪里可以设置地面,这应该是单极天线。请大家指点一下。
问题是,我老板说我的微带线是不属于天线本身的,即使端口匹配了也不一定代表天线匹配好了,要我去掉微带线。可是去掉微带线后我就不知道怎么加端口了,因为不知道在天线哪里可以设置地面,这应该是单极天线。请大家指点一下。
事实上,我当初就是不知道怎么加端口才连测试板一起仿真的。
请大家看一下,这样的端口是对天线本身没有什么作用吗?
如果是的话,那么该怎么加端口呢?谢谢
把你的天线模型图放大弄个图看看,看不清楚
如果就是介质板上的一个天线,可以考虑50欧姆同轴馈电哈,这个性能做好了,就说明你的天线是匹配的了
你老师说的没错的,你把测试版上的那段加上,是作为默认和天线一体的设计,但实际中使用,是不会有你那段测试板的,去掉了,肯定天线就不匹配了

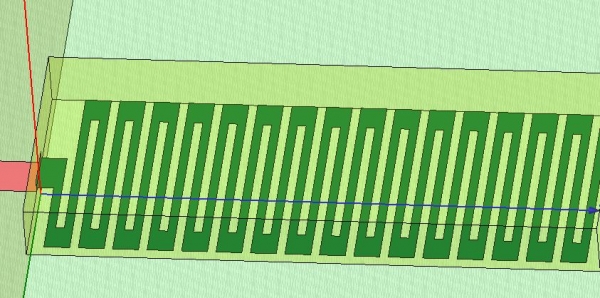

这是天线的大图
天线左边馈电。那端口该怎么加呢?
这样的结构可以用离散端口馈电,如果非要用同轴馈电话,你还得建立个地接同轴外导体
天线是在衬底里面的,就是LTCC天线。我看到有人在馈电点的侧面加了一个feeding pad,馈电点与feeding pad 相接触。这样的可以用同轴馈电吗?
离散端口是CST里面的吧?我用的是HFSS,只看到波端口和集总端口。呜呜
书上有喔!
xiang详细讲讲,还是不明白啊!
这样仿真是可以的,用waveport,然后把微带线的效应deembed掉就可了啊!
小编问题解决了吗,我正好也遇到这个问题
我现在也碰到这个问题,加个离散端口应该可以吧,过了这么久,小编肯定解决了,说下端口是怎么搞的呗~
对呀,说说怎么加的离散端口,只有一条天线,没有所谓的参考地,改怎么加?
