用lange设计了个功分器,加入输入源后怎么不对了
05-08

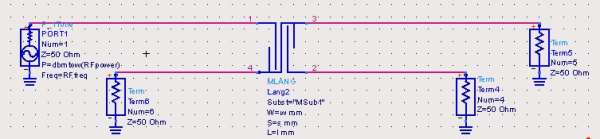

如图,我用lange耦合器做了个功分器,2、3输出都是-3dB,1输入2输出3耦合4隔离,
隔离度39dB,定向度36dB
我把1端口用个功率源代替,然后再进行谐波平衡仿真,测了下1、2、3的电压,1的为10.000085V,2的为9.999915,3的怎么只有0.000075?功分的话,应该是功率一半,电压不变啊?
已解决,我扫描的方式不对,谐波平衡仿真看来还得扫描功率,这样测得2、3的电压就相等了,我开始用的是扫描频率。不知道原理是什么,为什么用频率就不行
