学习移相器中的几个问题。
05-08
最近在弄毕业设计,专业不是这方面的。
老师让我做一个微带移相器,看了好多书,越看越晕,有几个问题,对大家来说一定比较简单,希望大家给指点下,万分感谢啊。
问题1

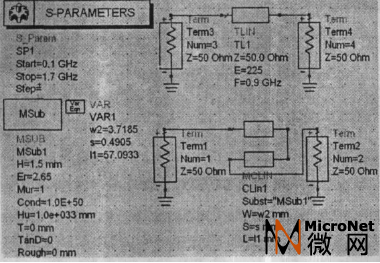

找到一个谢夫曼差分移相器,其中说“该移相器一路是由末端连在一起的平行耦合传输线,另一路是单根传输线。”我根据文章里的内容,也做了ADS原理图
发现,是4端口,这是属于开关型么?移相器不是2个端口么。?如果像开关型移相器一样,那也是需要再加PIN管开关么?
问题2
在选择PIN管开关的时候,怎么选择PIN管的型号?并且在ADS中怎么弄?
问题3

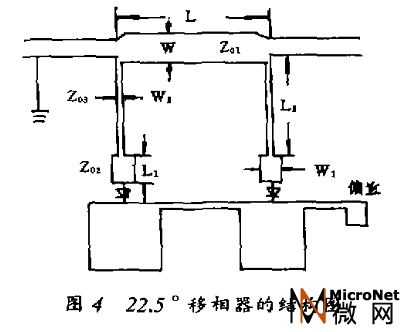

文章中,移相器的各支路的尺寸都给了。就是没有给偏置电路中那两个大方块,还有方块中间连线的尺寸。这个怎么定啊?如何计算?
问题4
移相器距离输出端还有输入端,有两段对称的微带线,特性阻抗应该是50吧,这两段长度有没有要求?
问题有点多,有点小白,希望大家给解答下,麻烦了
老师让我做一个微带移相器,看了好多书,越看越晕,有几个问题,对大家来说一定比较简单,希望大家给指点下,万分感谢啊。
问题1
找到一个谢夫曼差分移相器,其中说“该移相器一路是由末端连在一起的平行耦合传输线,另一路是单根传输线。”我根据文章里的内容,也做了ADS原理图
发现,是4端口,这是属于开关型么?移相器不是2个端口么。?如果像开关型移相器一样,那也是需要再加PIN管开关么?
问题2
在选择PIN管开关的时候,怎么选择PIN管的型号?并且在ADS中怎么弄?
问题3
文章中,移相器的各支路的尺寸都给了。就是没有给偏置电路中那两个大方块,还有方块中间连线的尺寸。这个怎么定啊?如何计算?
问题4
移相器距离输出端还有输入端,有两段对称的微带线,特性阻抗应该是50吧,这两段长度有没有要求?
问题有点多,有点小白,希望大家给解答下,麻烦了
不太懂!很抱歉
求助啊。怎么看了不回帖呢?摆脱高手们,教一教。
应该是利用反射式相移器原理,如果小编还需要解答的话就把文章发给我看看吧。
