超宽带天线的空气盒子应该怎么设置？

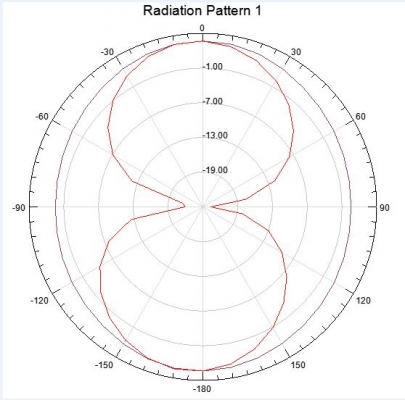

我仿真了一个超宽带天线，3——10G,那么我想问问这空气盒子大小怎么设置，是按照3G波长的1/4算还是10G的1/4算呢?还有就是我仿真出来天线E面和H面方向图是这样子的，我想弄成单向辐射的，谁有办法啊。我试过加反射板，但是带宽就变化很严重。谁有好的办法啊?

按低频的算

可是我按照低频的时候仿真的时候效果不好

按3G的1/4来算，不然计算结果不准，实测跟计算差得较多，具体原因我也不太清楚，好像跟HFSS的网格剖分有关吧，你按低频的算结果不好说明天线的尺寸还得再改改。我猜你做的应该是符合FCC规定的3.1-10.2G的地板部分覆盖式微带天线吧，一般这种天线要求方向图全向，而且是室内无线短距离通信，对增益要求不高，因此你的这个方向图其实可以了。你应该再看看其他不同频点的方向图，一般这种天线方向图随着频率升高变化挺大的，但是对于短距离室内通信，方向图其实指标不是很强硬。

标准的做法是把带宽分成几段，比如说2~18GHZ，可以分成2~6GHz、6~8GHZ、8GHz~12GHz、12GHz~18GHz，然后每个边界按照低频的1/4进行设定，但是建议把求解收敛精度设定小一点。

如果不嫌麻烦，最好是一个频点设一个空气盒，这样比较精确些
