我在仿真一个双层板微带天线时遇到问题请求帮助

05-08

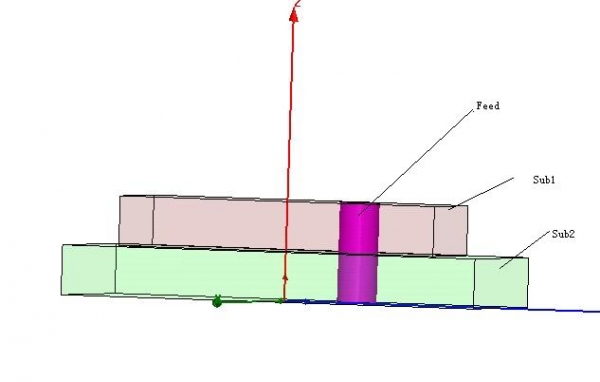

用同轴馈电仿真的双层微带天线如下简图:

在执行validation check时出现下面问题：

请问这是什么原因，以及怎么来解决这个问题。

你有作Substructure嗎?
做這樣的結構必須做結構上的變化
不然會有問題

Feed跟Sub交叉了

交叉结构需要先做减法然后再添加新的结构，不然就内部干涉了

回复 plqm1001 的帖子
copy一个，相减一下

布尔操作，相减

多谢楼上各位高手指点这个问题我解决了

介质不挖空，你的同轴线怎么穿过去啊

相减的时候克隆那个选项打个勾
