SONNET仿真微带准椭圆函数滤波器
05-08

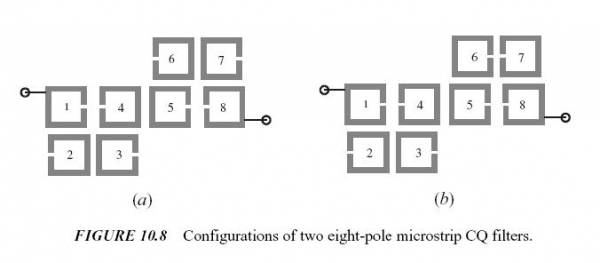

上次做的是五节切比雪夫滤波器,这次要做的是八节准椭圆函数滤波器,频率S波段,带宽15MHz,选用介电常数23.6的铝酸镧底板,结构就借用书Microstrip Filters for RF and Microwave Applications上的CQ形式见下图a。

一:理论计算仿真。
所用耦合矩阵为:

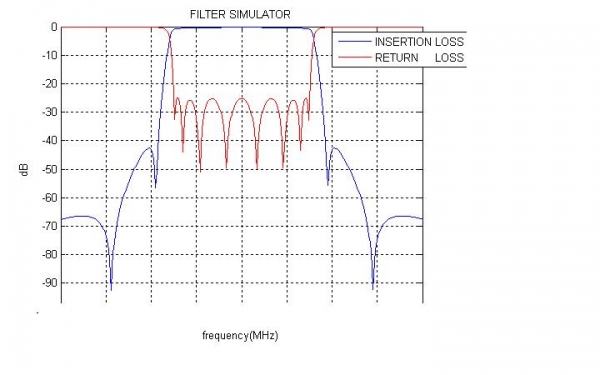

计算得仿真曲线:

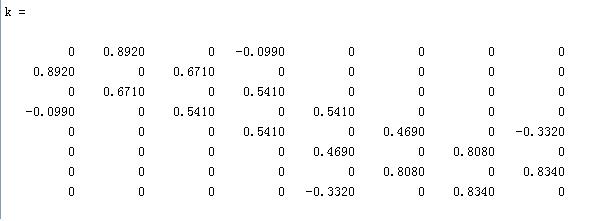

耦合系数 :
M=fbw*ki,i+1
fbw=fw/f0

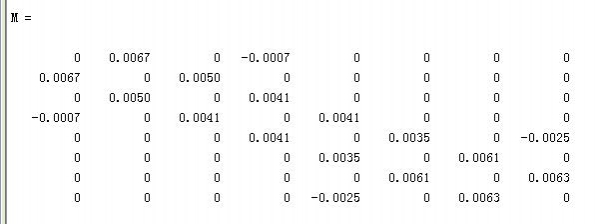

得到M:

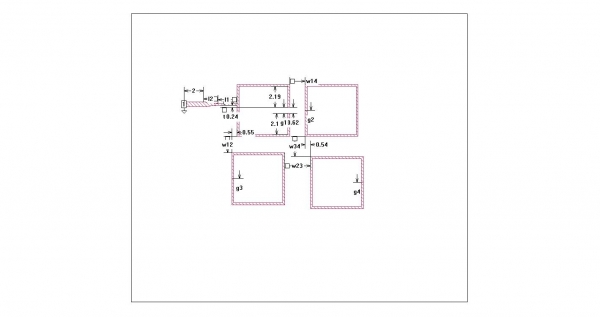

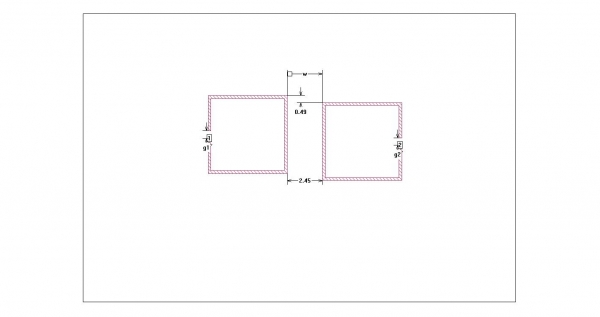

二:在SONNET里面建模仿真谐振器之间的耦合系数,开始建模,模型参数化,便于修改尺寸,模型为:

这里我只给了一种耦合形式仿真图,可以看到本结构谐振器一共有三种不同的耦合方式。

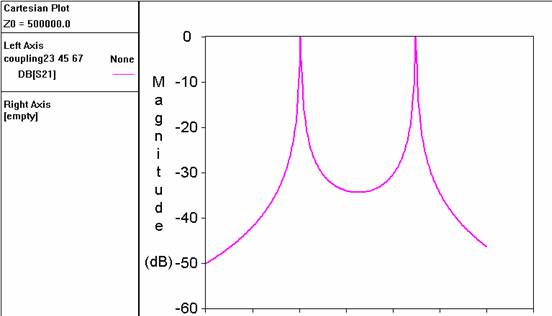

得仿真曲线:

耦合系数计算用公式M=2*(f2-f1)/(f1+f2) 或者
a=f2^2-f1^2;
b=f1^2+f2^2;
M=a/b
, f1 f2 分别为上图中两个尖峰对应的频率,一般开始仿真时两个尖峰的中心频率不在我们想要的频率上,耦合系数也不是我们想要的,此时调整两谐振器之间的距离还有谐振器的长度以及图中的G1G2,使得出的M跟前面理论计算得到的M一致,并且中心频率在F0, 这样就得到了除输入输出以外的全部谐振器间距。
三:计算输入输出:
这一步很关键,输入输出算的准的话整体仿真会好很多,在SONNET中建模把第二个谐振器以及之后的谐振器都短路,可以只画出跟第一个谐振器临近的谐振器,然后看反射时延,跟理论值对上或非常接近即可。理论值可依据公式:4*g0*g1/(2*pi*fw)
,计算得36.39ns
模型如下:

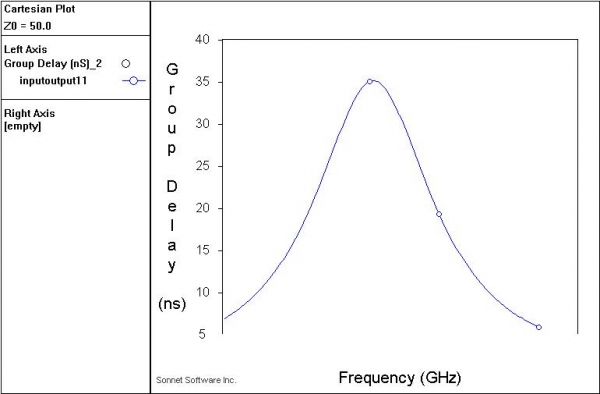

仿真曲线如下:

输入输出位置就基本可以确定了。
四 整体仿真

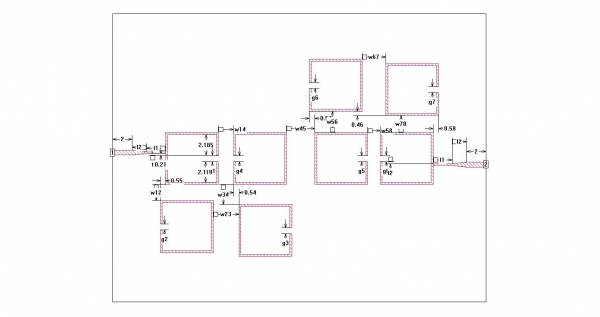

模型如下:

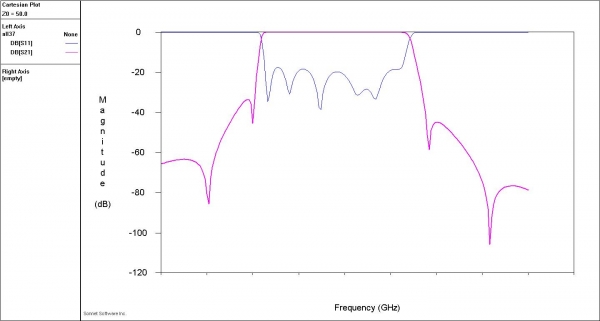

经过调整的仿真曲线:

经过调整的仿真曲线:

S11:

到此基本结束,想仿到-20以下比较难,我没有好的办法,各位如果有好的方法拿出来分享吧,相互学习共同提高,期待着与您交流。

一:理论计算仿真。
所用耦合矩阵为:

计算得仿真曲线:

耦合系数 :
M=fbw*ki,i+1
fbw=fw/f0
得到M:

二:在SONNET里面建模仿真谐振器之间的耦合系数,开始建模,模型参数化,便于修改尺寸,模型为:

这里我只给了一种耦合形式仿真图,可以看到本结构谐振器一共有三种不同的耦合方式。
得仿真曲线:

耦合系数计算用公式M=2*(f2-f1)/(f1+f2) 或者
a=f2^2-f1^2;
b=f1^2+f2^2;
M=a/b
, f1 f2 分别为上图中两个尖峰对应的频率,一般开始仿真时两个尖峰的中心频率不在我们想要的频率上,耦合系数也不是我们想要的,此时调整两谐振器之间的距离还有谐振器的长度以及图中的G1G2,使得出的M跟前面理论计算得到的M一致,并且中心频率在F0, 这样就得到了除输入输出以外的全部谐振器间距。
三:计算输入输出:
这一步很关键,输入输出算的准的话整体仿真会好很多,在SONNET中建模把第二个谐振器以及之后的谐振器都短路,可以只画出跟第一个谐振器临近的谐振器,然后看反射时延,跟理论值对上或非常接近即可。理论值可依据公式:4*g0*g1/(2*pi*fw)
,计算得36.39ns
模型如下:

仿真曲线如下:

输入输出位置就基本可以确定了。
四 整体仿真
模型如下:
经过调整的仿真曲线:

经过调整的仿真曲线:

S11:

到此基本结束,想仿到-20以下比较难,我没有好的办法,各位如果有好的方法拿出来分享吧,相互学习共同提高,期待着与您交流。
