关于PIN开关的几个疑问

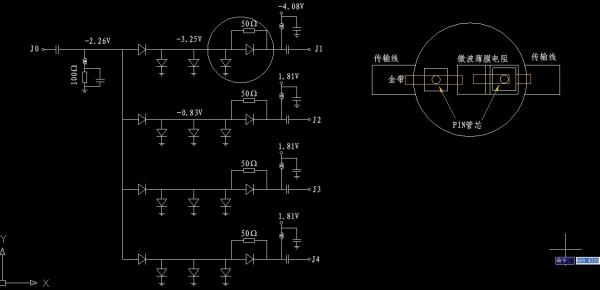

接触PIN开关已经有一段时间了，不过一些疑问使得进展很慢。上图为一个单刀四掷的宽带吸收式开关，提几点问题，希望有经验的解答解答。
1.见过的几个开关都是用金带连接的，论文里边写的是用金丝键合，而仿真时金带的带宽反而不如金丝，第一个问题就是对于宽带的PIN开关，用金丝连接好还是金带连接好?
2.问题2是吸收电阻，见过的一种形式见图，电阻为微波50欧姆薄膜电阻，焊盘较大，一个PIN管芯直接焊接在一个焊盘上，具体见图。不知道还有没有其他形式，比如与电阻并联的PIN管也是梁式引线的，除了薄膜电阻外，其他电阻不知可行?薄膜电阻除了定做外，有没有地方买现成的，推荐推荐?
3.加偏置电路的扼流圈对驻波影响貌似比较大，不知道线圈匝数多少合适?

没做过开关，帮忙顶帖

1.仿真的时候金带比金丝的损耗小，建议用金带。
2.从图上看，是一个吸收式开关，有并联的也有串联的。薄膜电阻应该有现成的.
3.扼流圈的匝数和频率有关。

1 金丝是因为焊盘太小放不下金带采用的
2. 线圈影响很大，看你要到什么频率

怎看你的電路都怪怪的.

此电路为国外一个开关的示意图。自己做的有点失败，故寻求帮助。

梁式引线管分布电容小，一般用在公共端。

电路图没什么问题，我们都是这么做的

我想知道那吸收电阻那一段是不是那么做的?

是这样做的。

通常金带最小宽度100u， 并联pin管芯焊盘通常只有直径25~40u，金带焊不上，因此只能用金丝，通常用单丝，工艺能力高可用双丝。
匹配吸收电阻只能用薄膜电阻，其寄生参量小， 另外，其结构便于装配。
扼流圈的圈数与其线径、直径、使用频率范围直接相关，不可一概而论。

只做过理论研究，没有进行过仿真，不过还是顶一下

刚开始学做PIN开关，感谢小编分享经验。

没想到有这么多高手啊，幸会幸会

大家多多交流

我们做KU，K波段的PIN衰减器，感觉实际出来的和仿真的差不多啊

小编有什么号资料推荐给初学者的，开关中阻抗匹配的问题吗?

你好，请问有HFSS开关模型么，想学习下，谢了
