PIFA天线怎么设置馈电
05-08

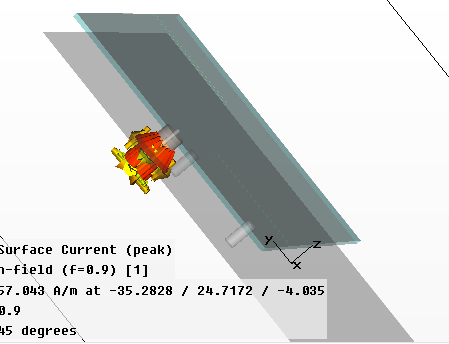

请教各位高手,怎么设置PIFA天线的馈电啊,无论为怎么做,馈电的电流都是集中在同轴上,无法辐射到贴片,如图所示,感觉这样设置应该是错误的~请问怎么设置呢,没有做过PIFA天线,第一次做,其他还好,就是馈电不知道该怎么搞~谢谢你们啊~

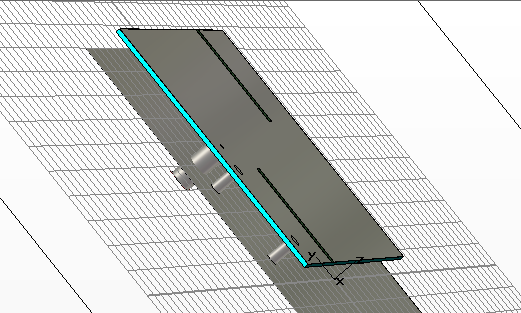

还有,请你们看下天线模型对不对啊~
这模型源自哪里?
Planar Antennas for Wireless Communications (2003),但是上面只给有俯视图模型,没有尺寸什么,我就准备按900Mhz的四分之一波长建立贴片模型,然后在进行调试,可是在建立馈电模型的时候,不知道该怎么建模了,试了把同轴介质和外径建立在接地板下面,内径穿过接地板+空气层介质+基片与贴片接触,不行,然后就按图上的建模,还是不行,应该怎么建这个模型呢?
同轴内径不要接触金属底板,并改变你的pifa接地柱的位置看看,觉得不对先看看贴片面上的电流分布,再找原因!
你好,谢谢你啊,我看了电流分布,电流只集中在有同轴介质的那部分馈电上,然后就馈不上去了~我刚开始设置的是同轴外径和同轴介质都在接地板以下与接地板接触,同轴内径与贴片接触,那样馈不上去,我想是不是馈电本来就不是这样的,还是我的模型有问题呢,不是这样建模的呢~
