同轴馈电的SMA的内外导半径尺寸是多少

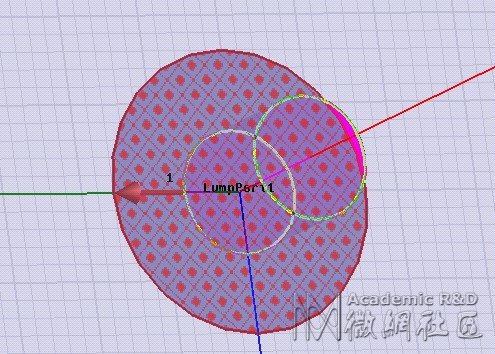

本人在做同轴馈电的微带天线毕业设计，因为要做出实物来，现在处于仿真阶段，想确定一下用于背馈的实际的同轴馈电SMA内外导体的半径尺寸是多少。我看到一些书上的仿真例子，是内导体半径0.5mm，外导体半径1.5mm。还有人说是内外导体半径比是1:2.3，于是也有内导体半径是0.7mm，外导体半径是1.6mm的…… 所以求高手出来讨论一下，不吝赐教。还是要上一个图：

目前共有3种不同标准的连接器与SMA兼容，SMA，3.5mm，2.92mm和K连接器。区别在于外导体直径和内部填充物。因此他们的上限频率不同。
SMA用的是PTFE材料填充，外导体直径4.2mm，上限频率在18GHz到26GHz之间。
3.5mm和2.92mm都是以空气作介质，外导体直径已经在名称上给出了，也就是3.5mm和2.92mm。3.5mm连接器上限频率26GHz, 2.92mm的上限频率是40GHz。
K连接器是安立的2.92mm标准。

用小工具算一下就好了

ssssss

界面手册一般直径是1.28/4.12，但厂商为了扩频，尺寸会减小，也不太会影响性能的

需自己摸一下

4楼说的差不多吧，标准产品应该是这个尺寸，内外径相应的尺寸改变都得保证是50欧姆就好了。

同轴线内外径有软件可以算的

买一个SMA实际测量一下啊

SMA 一般有通用尺寸标准，要公母互配才行，查一下SMA标准,一般都是1.27 这样
