开机快,低功耗,小型化,低相噪,高精度温补晶体振荡器选用指南

温补晶体振荡器--开机快,低功耗,小型化,低相噪,高精度(GJB--C,D,E级）

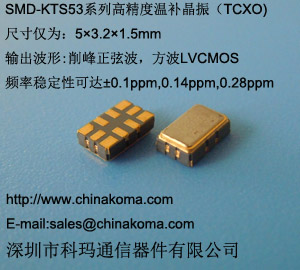

①，KTS53型温补晶体振荡器--是针对频率10~40MHz范围内，具有小体积，高精度，低功耗，低相噪，开机快的产品，比以往的插件式DIP14标准使用更加灵活。它的主要指标特性如下：
型号：KTS53（覆盖频率范围10~40MHz）
典型频率：20MHz
电源电压：+3.3V
工作电流：<4.0mA
频率稳定度:<±0.28ppm（全温范围内-40~+85℃）
长期频率稳定度<±4.6ppm（15年）
相位噪声：-139dBc/Hz@1KHz；-150dBc/Hz@10KHz
输出波形：clipped sinewave（削峰正弦波）
输出幅度：>0.8V（Vp-p）
开机时间：<2mS
封装尺寸：SMD-5×3.2×1.5毫米
更加详细的技术要求可咨询sales@chinakoma.com
②，KTD14B型,KTD20D型温补晶体振荡器--是针对频率50~120MHz范围内，采用进口高精密晶体及独特的补偿技术制作而成，成本较高，但是产品具有精度高，低功耗，低相位噪声，体积小，开机快（无需加热，即开即用）等性能特点，在苛刻电子设备中可得到广泛应用（满足C,D,E级标准），可与美国同类产品相媲美。它的主要指标特性如下：
型号：KTD14B,KTD20D
典型频率：100MHz
电源电压：+5V或+12V
工作电流：<20mA
频率稳定度：<±0.5ppm（全温范围内，最宽-55~+85℃）
长期频率稳定度：<±1.0ppm/年
相位噪声：
P1： -140dBc/Hz@1KHz ；-145dBc/Hz@10KHz（KTD14B）
P2： -145dBc/Hz@1KHz； -150dBc/Hz@10KHz（KTD20D）
输出波形：sinewave（正弦波）
输出功率：>+4dBm
输出负载：50Ω
开机时间:<5mS
封装尺寸：25×15×10mm，20×20×13mm（插针式）
更加详细的技术要求可咨询sales@chinakoma.com
