关于功放锯齿状传输线的问题
05-08

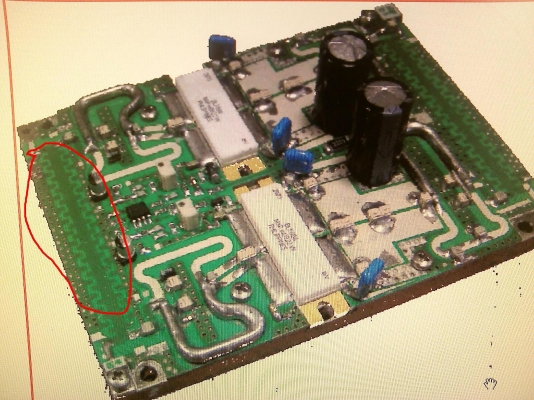

本人学习功放时，发现有的功放板子上有锯齿状传输线，如图所示，红笔圈的区域的锯齿状微带线是什么作用，请各位大侠不吝赐教！
只是为了节省面积，保持电长度吧。
输入和输出都是3dB电桥，功率分两路再合成。
你好 这方面我应该看看什么资料?
<微波固态电路设计> 第二版 电子工业出版社
书中有介绍原理
原著
<Microwave Solid State Circuit Design>
作者 Bahl，在verycd 上面有。
太谢谢这位仁兄了！
