一些微波电路图片

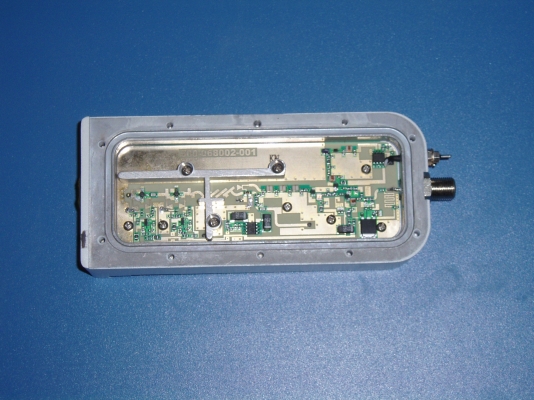

先发一个老外的高频头，我们常觉得微波很难弄，但是ku波段的高频头，一样可以做到量产。好像hw毫米波的组件也是量产。

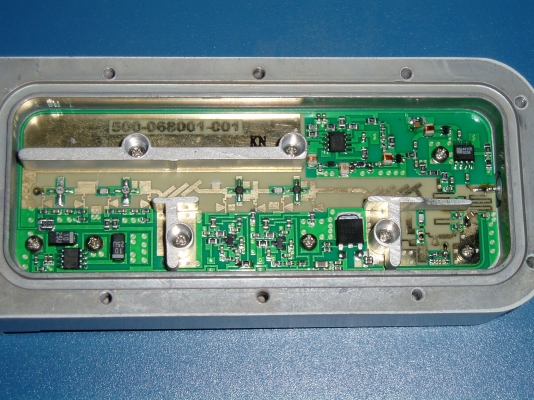

大一点的图片。以前拍的，可能不清楚，但看得出电路有调试点。
看照片，不同的人会有不同的心得，希望大家有所收获。

上面是正面的电源
下面是背面的本振部分。

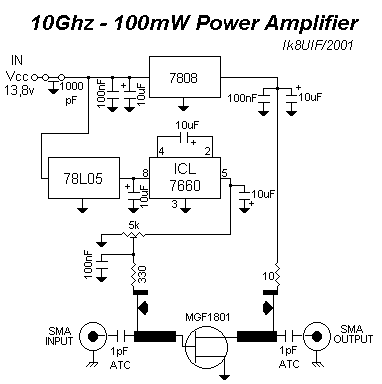

10GHz-100mW放大器原理图
是老外一个个人网站上截下来的，后面有实物图，我看了后觉得比较雷。

突发奇想，想到这个主意，争取了下别人的意见，就开设了这个板块

实物图呢?发出来欣赏下噻

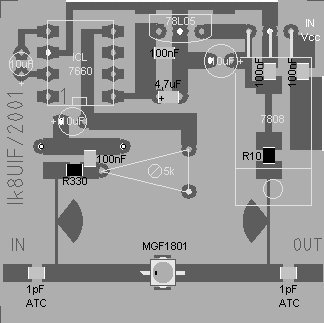

这个是1801的PCB图。注意源极接地。

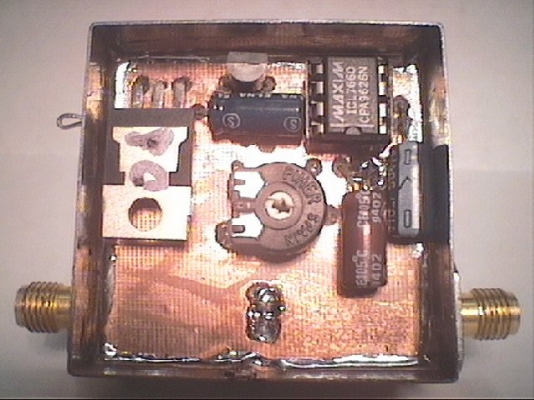

实物图，比较敢作。

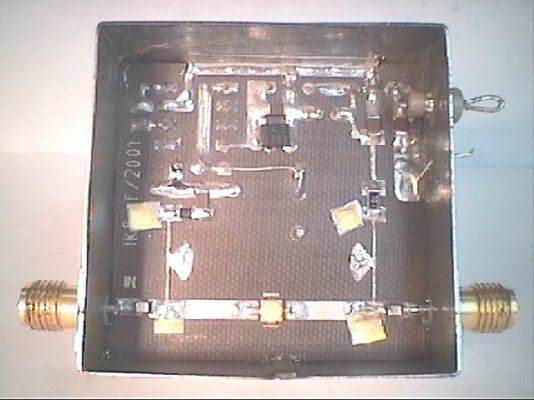

正面和背面图。

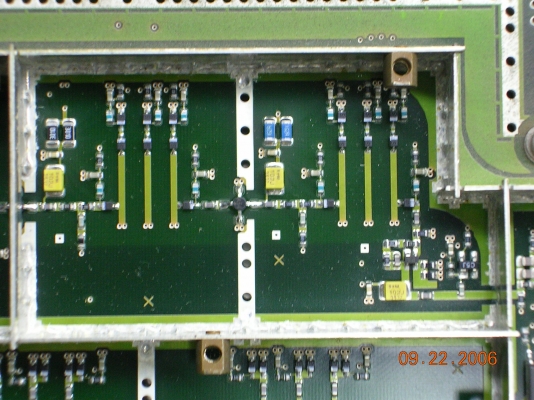

老外做的电路的一部分，电调谐滤波器电路。

我只能欣赏下，看不懂，呵呵

请高手做些分析解释，让大家都能了解其原理就更好了。

tunable combline filter

支持

看看，学学！谢谢了！

请高手做些分析解释，让大家都能了解其原理就更好了。
支持！

没吃过猪肉，想看看猪走，谢谢小编了，长长见识

果然深奥呀，学习学习:25bb

能看清各个器件的型号就好了，这样比较好分析

其实看图片如果你不是想仿制的话，更多的是看别人的设计思路，很多器件是可以猜出来的。
比如说那个高频头，ku波段，应该属于民用产品，成本是需要考虑的最大因素，因此首先要考虑消灭调试，腔体的阻隔也是采用很灵活的隔板，为了提高温度性能，采用了有源偏置，这在我们的设计师中是很难会考虑到的。同时在选用混频器是明显没有选用双平衡混频器，用了谐波混频，等等这些考虑都是可以借鉴的地方。
另外还可以长上相关产品的生产厂家的网站上去，在发布的产品照片中会有许多可以借鉴的地方。
中功率放大器的照片最神的就是放大器的源极接地，可见在设计时只要理解原理，设计是一件很灵活的事情，所以不管现在单片电路发展的如何神奇，还是隔段时间多在网上充充电，看看先进的设计思想。

貌似能理解一点~这玩意~

调谐梳状滤波器，^_^~

结构挺复杂的啊 ,
建议以后发帖的同志们 能介绍一下,这些都 是干啥用的,
谈谈这个设计亮点什么的,

辛苦了，很不错！

不错啊！1

刚刚入门，还看不懂。：17de ：17de

理解的好透彻，厉害。
