晶体管SP模型怎么弄的

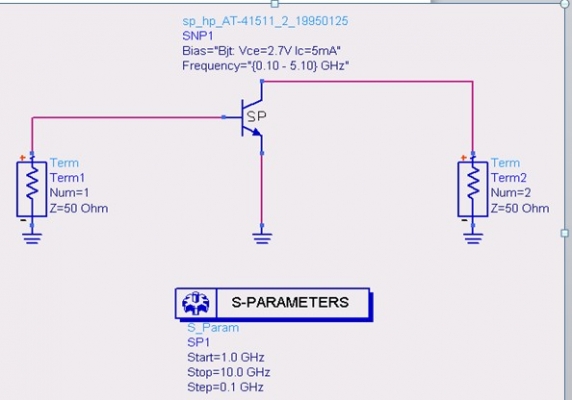

最近弄一个LNA，但是就一个直流偏置的SP模型就把我难倒了 球大神指教下 下面图中的SP模型是怎么弄出来的

LNA—SP

首先我确实我确实没有找到AT41511的那个模型 然后我就想着去下载一个 但是下载了的显示如下AT的那个图 是白的 我把它当成designekit安装但是不成功 所以我就直接用了个库里头有的那个AT41411模型 大哥你是怎么添加自己下载的模型的 后来我想进行加上直流偏置后的S参数扫描 但是这会儿用的晶体管模型不是加了直流偏置了吗 应该用什么样的模型呢 我看其他文献里使用的加了偏置的SP模型 然后我又不知道怎么弄出来的 求指点啊 还有我用的是2011的 应该都一样的吧

AT

SP

你的文件应该是对的，我几年前做的这个导入，具体步骤记不得了。

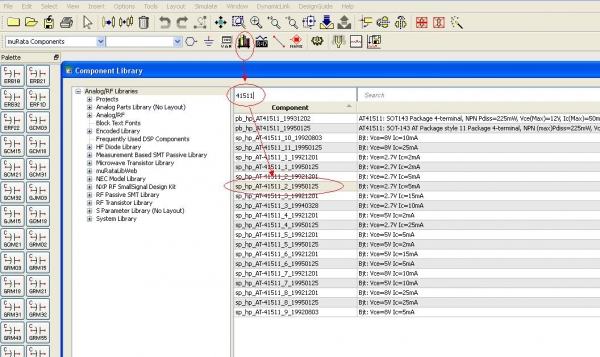

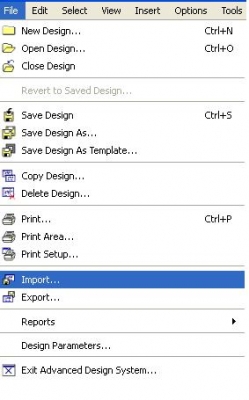

大概是用的如下图所示的导入

另外如果你要加工实际电路的话，最后的仿真最好别用SP模型。因为你自己设计的偏置网络，很难跟这个sp测试时的偏置网络一致。

不太明白小编的问题，
是图片所示的这个操作么?

这种模型是不要你自己去做的吧，库里有模型.你只需选择所需的型号就ok了吧?

请问小编用的ADS哪个版本?

2011的

2011的库里面具体的管子模型都没有了啊，我以前在09里可以找到2SC3356，现在2011里都没有了，怎么办啊

貌似要自己下载安装的 我也是好多都找不到 然后就自己下载 但是有一些好是变了很多 纠结啊

恩2011里连封装好的电阻电容电感都找不着，惆怅。
