求高手指教!关于LNA电路的偏置问题
05-08

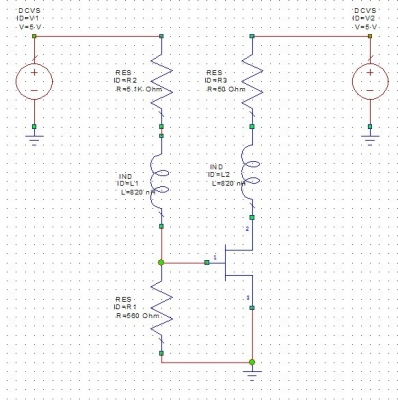

用54143做了一个低噪声放大器,偏置老是有问题,栅极偏置到0.5V后,漏极一上电稍微增加点电压(从0V开始加,加到1V就出问题),栅压就下降,有时栅压会降到负压,增益就直接消失,不知怎么回事,请高手指教!用的是最简单的偏置电路,如图所示。
以前做也出现过这种情况,不过当时是漏极电压到4V左右才出现的问题,以前稍微调一下匹配电路,栅极电压就会变的稳定,漏极加到5V都没有问题,这次换了板材,漏极电压加到0.5V有时就会出问题,搞不懂到底是怎么回事,难道偏置和匹配电路也有关系?
以前做也出现过这种情况,不过当时是漏极电压到4V左右才出现的问题,以前稍微调一下匹配电路,栅极电压就会变的稳定,漏极加到5V都没有问题,这次换了板材,漏极电压加到0.5V有时就会出问题,搞不懂到底是怎么回事,难道偏置和匹配电路也有关系?
这么久了估计小编的问题都已经解决了,我都是用单电源供电,在ADS里原理图版图联合仿真的时候直流偏置一直不对,不知道是什么原因,不知道小编在ADS里仿到什么程度就加工的?
