LNA电路调试问题

我设计了一个X波段低噪声放大器，工作频率在8.3GHz，两级级联，用的是NE3210S01的晶体管。在测量时，偏置电流与所选的偏置点电流差3mA.调节栅极负压，偏置电流变化不明显。用网络分析仪测量，增益是负的。有没有人遇到过相同的问题，给帮忙指点一下。谢谢

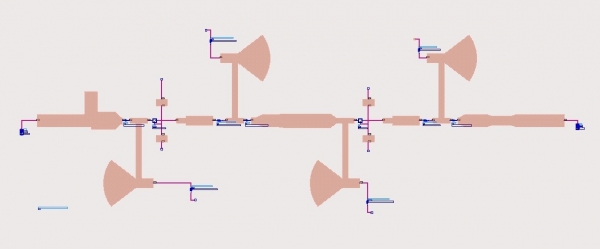

下面是用ADS设计的电路图

我也是初学者，刚接触LNA

增益是负的?射频链路是不是没通啊?
对晶体管进行直流扫描了没有?datasheet有没有给出晶体管的工作电流对栅压敏不敏感?没有的话能不能咨询一下厂家?

哈哈 师姐啊，这个问题困扰我好久了。怀疑是链路不通，不过怎么检查呢?另外，正常的电流应该跟栅极电压变化，而且比较敏感。

射频链路上除了微带线就是那几个隔直电容和稳定电阻，电阻好侧，你用万用表量下就行，换电容看看，最近发现电容焊端有时候也容易坏掉，微带线加工应该没啥问题，最后就是晶体管了。你一级级的检查看看。

不好意思，一个最简单的问题，管子是不是焊反了?这种管子很容易弄混gate和drain.

大侠，你的走线是怎么设计的?是在原理图中还是版图中添加的。

微带线连接，在版图中已经设计好，原理图连线是为了仿真

有频谱仪的话，可以用矢量网络分析仪做源输入信号，检查单级看你的信号放大没得，直接点上就OK不用，担心接头问题

有可能电路起振了。

想问一下小编用的ADS哪个版本?原理图版图联合仿真的时候直流偏置是对的么?还有频率这么高，小编为什么没有加过孔?你的那个扇形结构是什么呀?呵呵希望能给与解答
