CST本征模求解器计算Q值问题
05-08

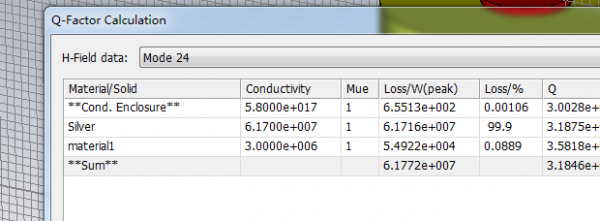

运用本征模求解器计算空气填充的金属圆柱谐振腔,算完之后,准备用“Loss and Q Calculation”菜单计算腔壁为常用金属(例如铝、铜等)时的Q值,但是在“Loss and Q Calculation”对话框中有个“**Cond. Enclosure**”设置,哪位大侠知道这是什么东东啊?它后面的Q值代表什么含义呢?(如下图第一项所示)
谢谢!
Cond. Enclosure应该表示的是整个仿真模型的外边界上的功率损耗。如果模型是normal背景材料,腔体外壁全部为自己设定的金属材料,那么这个值就会非常小。
嗯。
学习了。
多谢。
我也大致揣摩出你说的这个含义了,但是不如你说的那么明确。
谢谢哈
