这种波导带通滤波器是并联电容耦合么

05-08

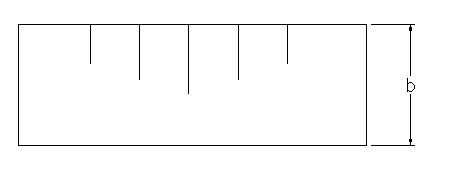

b是波导窄边尺寸，销钉位于波导宽边中央（只画出了5根）。
销钉是起并联电容的作用么，每相邻两个销钉之间的谐振腔长度是四分之一波导波长么
哪里有介绍这种滤波器的资料?

在波导结构中只能实现并联电容，不可能实现串联电容

相邻两个销钉之间的距离是多少呢
销钉的作用会不会是并联电感呢

对你这个不能下肯定的定论，但是你可以看看微波技术基础北京理工出版的严润卿写的那本书324页。一般说的销钉都说的是打穿的那种就是323页上那种。你说的这种叫螺钉，可调的。希望对你有帮助

插入的长度决定了他的等效情况不能简单的用并联电容来解释

谢谢
