ADS里能在smith圆图上画等增益圆、稳定圆、等噪声圆之类的图么?
05-08
是用smith chart么?没看明白怎么用啊。
请各位指教,谢谢!
请各位指教,谢谢!
一种办法是在仿真的时候添加相应的仿真控件,设置一下就可以得到相应的结果。比如用mean equation
LZ 的问题是要在ADS中看到增益圆,稳定圆吗,
你可以在S-parameter这个选项中找到你要到一些选项,添加到你的图中就可以了。很方便的。
你也可以用一些非ads软件来看。如appcad,导入S参数。

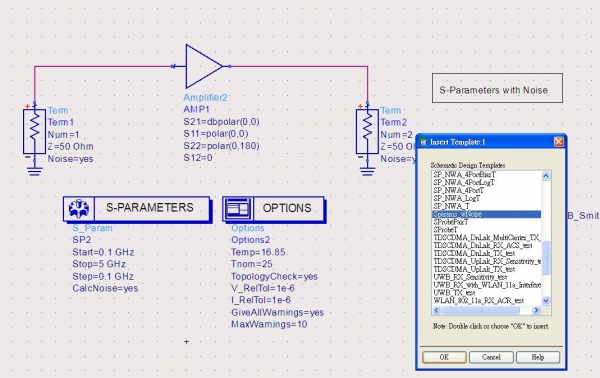

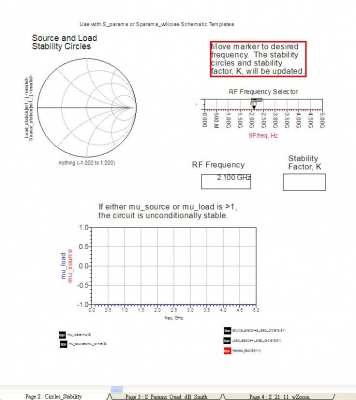

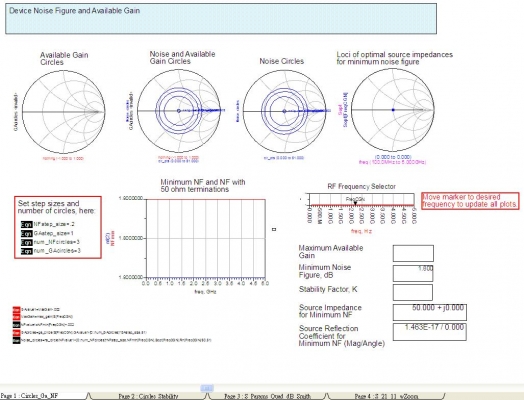

用ADS內置的 Insert Template 更快更容易!
帅
ADS功能很强大,俺要不断学习。
谢谢啊!
厉害啊,支持支持,共同进步,!
這個軟件很NB的。
ADS功能很强大,俺要不断学习。
ADS的确很强大,要不断学习,不断挖掘。
好好学习来了
可以的,仿真时直接加控件即可
受教了
