做doherty功放 功率附加效率遇到的问题讨论
我管子偏置在28V 50mA,这个是我的匹配好了的电路图(偏置还没搭完,不过不影响结果吧)
我是先用loadpull,然后做负载匹配,然后在此基础上做sourcepull,然后再做输入匹配。在计算功率附加效率的时候

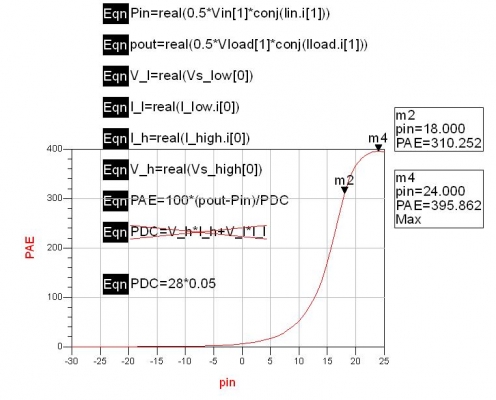

我直流功率直接算成P=U*I,按照我的提供的为28V*50mA=1.4W。结果出来的效率大于了100,

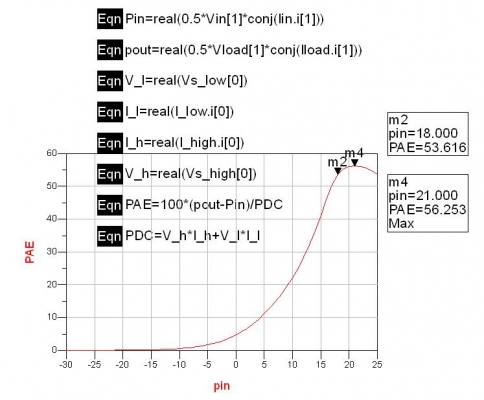

结果我把直流功率公式用另外一种表示了一下,得到的结果是

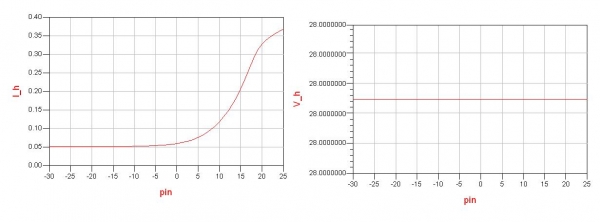

这次感觉就对了(不太确定),然后我看了一下漏极的电压和电流,发现电压不变(28V),但是电流却随输入功率变化了
请问各位这是为什么呢?我用第一种方式哪里出了问题呢?欢迎讨论,在此先谢谢了
28V*50mA=1.4W;电流错了。AB类放大器基本概念没搞清楚;自己回去补习吧。
弟弟项目做的挺快的,管子买了没?
管子还没买呢,去电子市场叫人申请买几个,但是人家说太少了,不给发货。只有看到网上买了,或者托同学在北京买,哎,西安这地方。,对了,请问在调试的时候一般会遇到哪些问题呢,有没有经验可循,谢谢
这块的新手来看看
调试的问题没法提醒啊;
尽可能做好保护,别烧毁管子和仪器吧。
请问小编平时在保护这点有没有经验,可以分享一下么?我是自己在弄,刚开始,平时有问题也找不到人问,很郁闷。对了,能请教你我的偏置电流为什么会随着输入功率变大呢?
请问各位,直流功率怎么算呢?用哪个公式呢?我看了好多书,都是这个公式啊,28V*50mA=1.4W
偏置不影响匹配吗
回复 7# xy-nwpu
自己反思一下,很简单的问题,自己不肯动脑子。
有空可以看看
Solid State Radio Engineering
By Herbert L. Krauss, Charles W. Bostian, Frederick H. Raab,
http://ifile.it/pufncvq/047103018x.rar
这本书年代太久了,电流和效率问题还是讲解的比较清。
回复 9# smithson
没做过,学习一下!
顶一个!
freescale 的模型不准。只依靠模型设计就悬了。
那请问你们做的时候就直接做么,不需要仿真么,我是新手,如果直接做的话就更没有谱了,所以想先仿真一下,由一个大概结果,再实做
一般的教材上都有class B的效率计算公式,小编可以借鉴一下。
(class B的偏置电流基本为0,按照小编的理论,PAE岂不是趋向无穷?)
提示:偏置点和消耗的直流功率之间的关系
另:ADS 的HB仿真中已经给出了PAE的计算器,从帮助文档应该可以了解怎样使用的。
一般的教材上都有class B的效率计算公式,小编可以借鉴一下。
(class B的偏置电流基本为0,按照小编的理论,PAE岂不是趋向无穷?)
提示:偏置点和消耗的直流功率之间的关系
另:ADS 的HB仿真中已经给出了PAE的计算器,从帮助文档应该可以了解怎样使用的。
高深了!学习了!
还是基本概念最重要啊..
同意楼上。
学习一下喽!
