边界条件为 impedance 下的 0603电阻

05-08

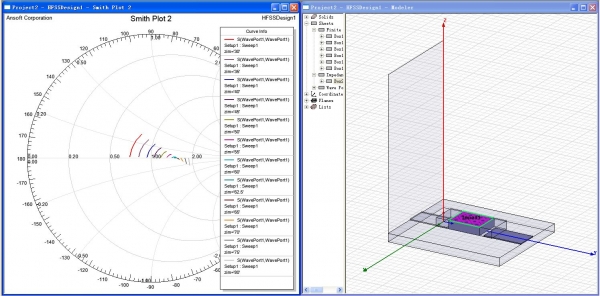

扫描不同方阻 求得电阻相应结果
基本就是这盘了


什么意思,没看明白?

好吧,panasonic提供的s参数仿真和hfss仿真在低端基本一致,当时频率高了以后,hfss种电阻虚部电感明显有向电容转移,但是panasonic的电阻是不是因为做的太好了,没有这个阻抗转移特性,我很疑惑
实测了一个电阻,结果符合HFSS的阻抗转移特性,趋势基本一致,只是转移的比HFSS快多了,继续疑惑,
本次试验中hfss中的电阻模型基本正确,可以作为仿真基础,
但是实际应用的时候还是得要选择实际电阻测试实际参数来构建

?
