HFSS电容加载问题
05-08
在两个平面传输线之间加载LRC,直接加个sheet,边界设定为Lumded LRC就可以了。那在两个长方体之间加载电容呢?应该怎么设置呢?我感觉好像直接画个sheet连接两个导体,并设置为Lumded LRC好像不对呢。

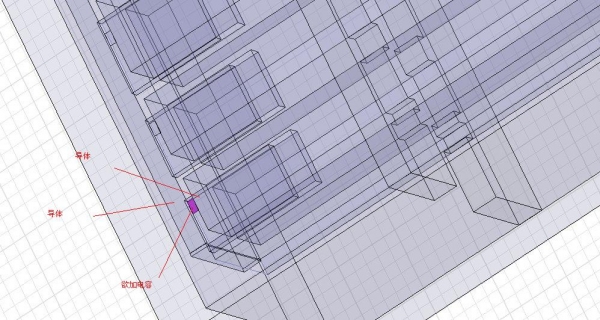

见下图
见下图
在两个长方体之间再加一个长方体,设置边界为LUMPED LRC就可以了。以前看别人这么解释过,自己也没做过
:4de :4de 加个sheet就可以了,今天再仔细看了下,发现电容的单位没设置。用HFSS时一定要注意参数的单位啊
谢谢小编的提醒。
学习,学习! :27bb :27bb
小编能否再详细说一下,加这个sheet到什么地方。是跨到两个面上吗?我想加rlc串联,直接在lumped rlc上添加数值吗?
先谢了!
自己动手印象更深刻
还是不懂啊!
