学习《ADS设计实验教程》时关于微带天线匹配的一点疑问
05-08
在学习论坛中的资料《ADS设计实验教程》时,教程中在仿真得到微带天线,在其谐振频率3GHz处的输入阻抗为5.15-j22.1后,就直接利用单枝节匹配电路对微带线进行了匹配。
我的问题有:
1、为什么不需要调整微带贴片的长度,把输入阻抗虚部调到0(也就是贴片的谐振状态),再进行匹配?如果贴片没有处于谐振状态,它的方向性会较差吧?
2、请问大家设计微带贴片天线,大概步骤是怎么样的?我觉得应该是,理论计算-》仿真贴片调整至谐振-》进行阻抗匹配-》再反复调整。

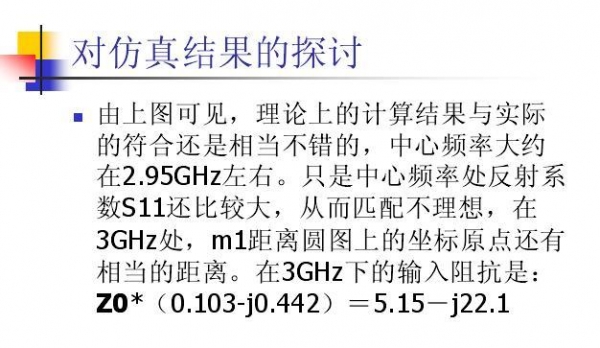

教程中的相关页:
相关教程的链接:
http://www.mwtee.com/forum.php?mod=viewthread&tid=34793
我的问题有:
1、为什么不需要调整微带贴片的长度,把输入阻抗虚部调到0(也就是贴片的谐振状态),再进行匹配?如果贴片没有处于谐振状态,它的方向性会较差吧?
2、请问大家设计微带贴片天线,大概步骤是怎么样的?我觉得应该是,理论计算-》仿真贴片调整至谐振-》进行阻抗匹配-》再反复调整。
教程中的相关页:
相关教程的链接:
http://www.mwtee.com/forum.php?mod=viewthread&tid=34793
思路没错~书上例子嘛只是为了制作个算例而已,就像应用题一样,很多只是为自己的目的而设置,未必一定要这么做,呵呵。微带天线的话,也许调节自身patch的尺寸已经能够得到不错的结果了。当然,差一点再用匹配网络最终的谐振也能出来,不过从效率的角度来说,不包含匹配网络的原始形式应该是效率最好的,真正是由谐振长度出来的~
谢谢小编热心回复。
