关于在ADS中怎样查看振荡器功率的问题
05-08

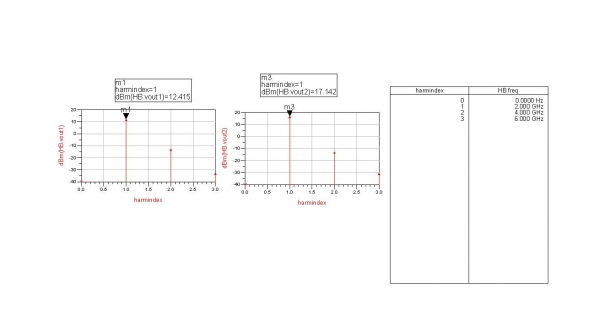

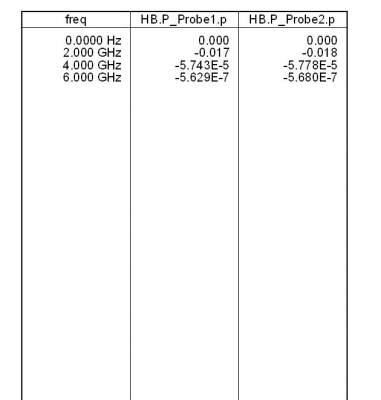

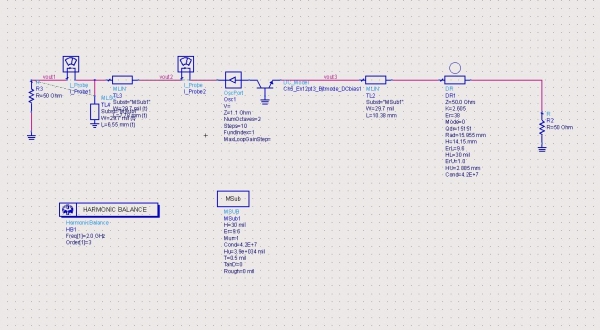

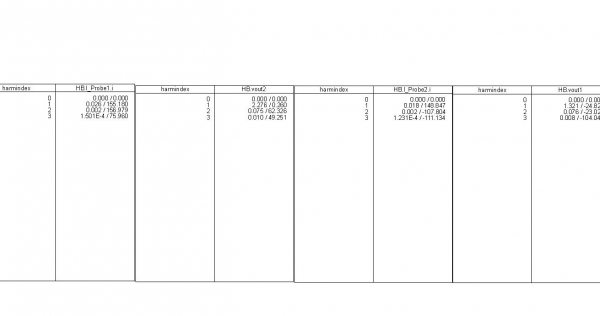

vout1为最后的输出点,vout3为LC枝节前的点。现在问题是这样。很多书中查看振荡器的输出功率,就是用查看vout1(以dbm),我发现用这种方法看vout3(同样以dbm的方式)的“功率”很大,比如vout1 大概12dbm,vout3处有将近20dbm,难道意味着很大的失配?但是用另一种方法,也就是通过计算电压电流的方法(或者直接放个功率探针),即p=0.5*real(V[1]*conj(I.i[1]))。在vout1处基本符合的很好,但vout3处与第一种方法相差很大,计算出来的也就在12dbm左右,与vout1处差不多。到底哪种方法比较可靠?为什么在最后输出处vout1两种方法一种,其他地方就不行呢?我试了好几个振荡器的例子都是这样,在最后输出处两种方法一致,其他点就不行。
dBm(V, Z), Vout1和Vout3两个阻抗不一样
那用那种方法算出的阻抗可信呢?
