仿真时端口出现这样的错误,请教一下什么原因

05-08
HFSSDesign1 (DrivenModal)
[error] Port refinement, process hf3d error: Port face does not have a solved inside material on either side.. (12:39 下午 八月 16, 2009)
[error] Simulation completed with execution error on server: Local Machine. (12:39 下午 八月 16, 2009)
有谁知道这个错误是什么原因吗?我的端口是Lumped port.如果是wave port没有错误提示,但是也没有结果。

你设置空气的时候,不要让盒子包含端口,你试试。应该是

你的意思是设置空气盒子的边界条件时吗?

是的 你可以看看guide book上面关于CP天线仿真Air的设置。

我也学习一下啊!

学习了!

学习一下:)

不好意思,我还是没有弄清楚你说的“不让盒子包含端口”是什么意思
没有找到你说的CP天线的例子 ,其他的例子中都没有这样的设置啊
能不能具体说一下该怎么操作呢?谢谢

一楼的意思似乎是说,端口面要在空气盒以外的部分?
不知道对不对?

我将空气盒子设成跟模型一样大,还是出现同样的错误,估计不是这个原因。

9楼说的就是我说的意思
你可以尝试下

把模型发上来 大家一起研究下好了~

端口怎么可能在空气盒子的外面呢?空气盒子的作用不是给模型提供一个理想化的环境吗?比模型小的话会出错的。跟模型一样大错误跟前面的一样,所以我觉得不是空气盒子的问题吧?

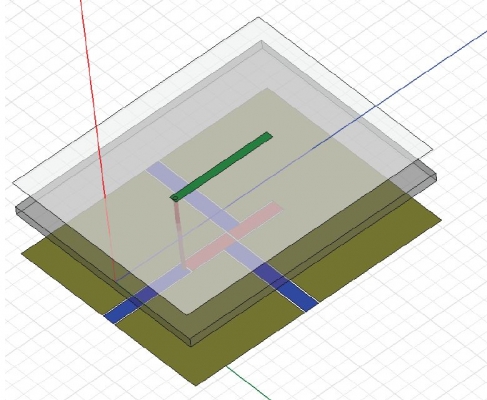

marchand balun 下层共面波导馈电,另两个端口为平衡输出,上层有一条耦合微带线。中间是介质层

红色部分也是微带线,两段1/4波长的
这是别人画的模型,我先学习人家的。就是不知道是不是有些地方设置的不对

还是把模型发上来的好~

Lump port是一种internal port,就是要在结构的内部,具体从你的模型来说,要在你的空气盒内部。
Waveport是一种external port,相当于一个waveguide接到port上。应该放到你空气盒的边缘上。
由于Lump port会引入一定的电感,所以能用waveprot的模型,还是尽量用waveport仿真,S parameter会比较准确。

你好,我在另一个模型中将wave port设在空气盒子的边缘:把空气盒子的尺寸改小了
。提示跟我开始说的错误一样。还有个问题,就是空气盒子的尺寸要对称吗,关于模型?

在你feedline的边缘处画一个垂直于信号线的面,把信号线的终端放于这个面的中间。(此面应包含信号线和两边的Ground)这个面具体尺寸应视仿真结果而定。然后给这个面assign waveport。不要设置integration line。空气盒的边缘于此面重合,但是大于次面,从而将所有结构包含进去。
因为软件只能计算有限空间,所以需要设置空气盒来圈定计算范围。原则来讲,空气盒足够大就好,过大会延长计算时间,耗费过多计算机资源。至于对称不对称的问题,这个应该不很关键。

anderwang你好,我也遇见了一个同样的问题,我画的是魔T,还需要画空气盒子吗?我的模型不是由HFSS直接创建的是导入的。按道理魔T不属于天线这种辐射结构,是不需要画空气盒的,可是我画空气盒,会提示我错误,并且出现小编的那种错误,请问您在这方面可以帮助我一下吗?
