HFSS平面波入射时,如何查看散射方向图
05-08
各位,
在模型设置中,激励源设置为平面波入射,计算结束后,应当如何设置,可以查看模型的散射方向图?
在模型设置中,激励源设置为平面波入射,计算结束后,应当如何设置,可以查看模型的散射方向图?
做RCS研究哈
我几个师弟在做这个方面
不同平面,不同曲线上的散射都是不一样的
可以考虑查看某个平面,某个角度一个面内或一个曲线上的变化绘制出散射图
问下:
我建立了一个简单的模型,
一个方形的PEC薄片
一个空气腔,边界调节,Radiation
激励:平面波入射,从PEC平面上方向下入射
在这种情况下,我感觉散射方向图应该是:
PEC平面下方,散射较小,
PEC平面上方,散射较大,

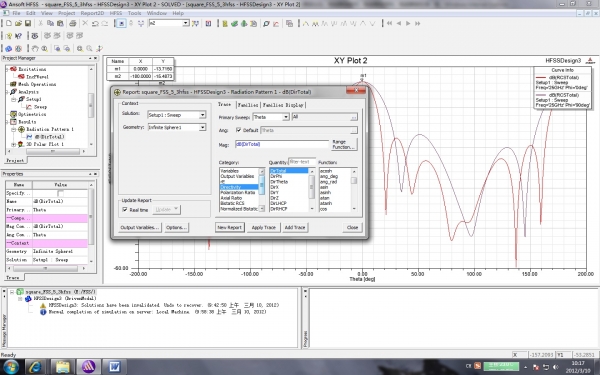

但是结果如上面的图形,PEC上下均有较强的散射。
能否帮忙解释一下原因,
多谢
平面波是一个遍布空间的波,如果你的的pec不是无限大,边界设置不对的话,就必须考虑波的绕射影响,这也是为什么上下都会有场的原因
边缘绕射是有的,但问题是,绕射的量值与平面波照射后反射的量值,相差无几,这个就不知道如何解释了。
请问下,模型建好后,再建一个较大的空气腔,设置辐射边界条件,这种设置是否正确?
